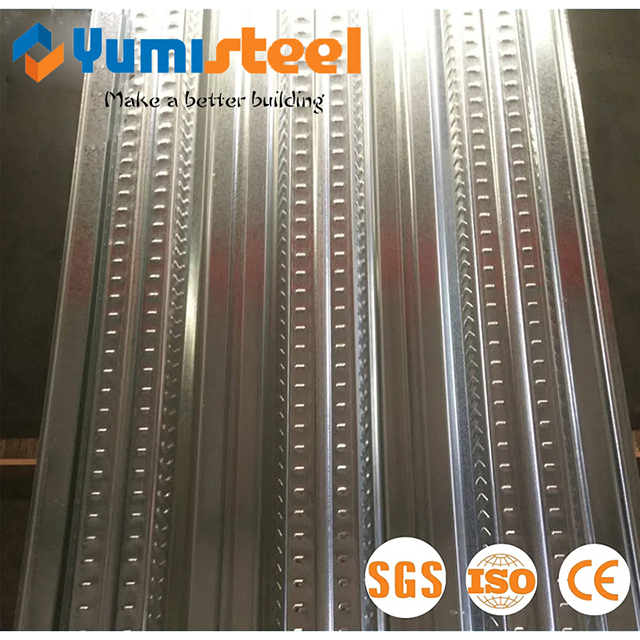

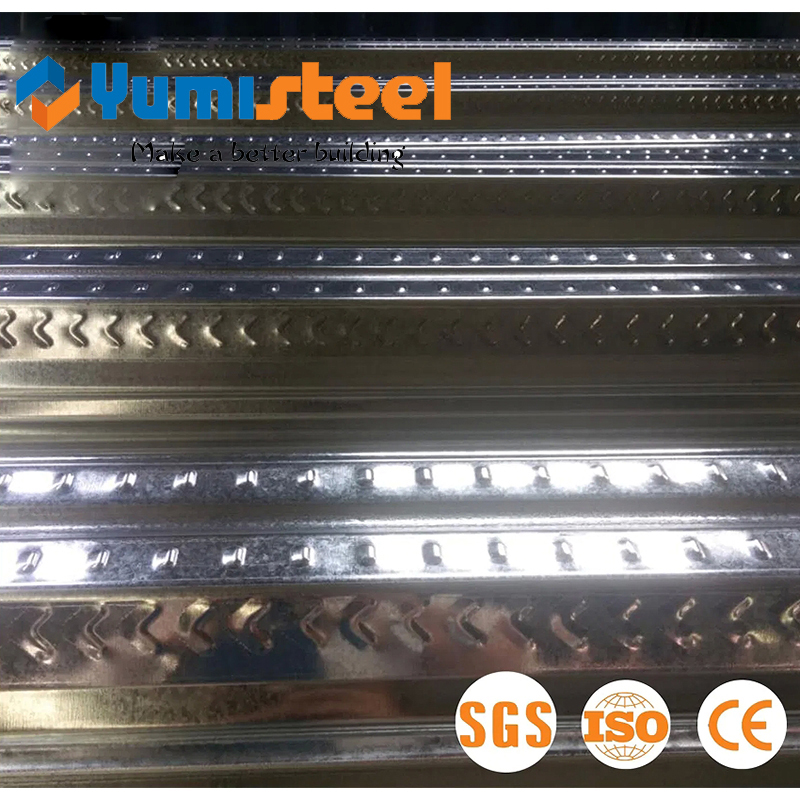

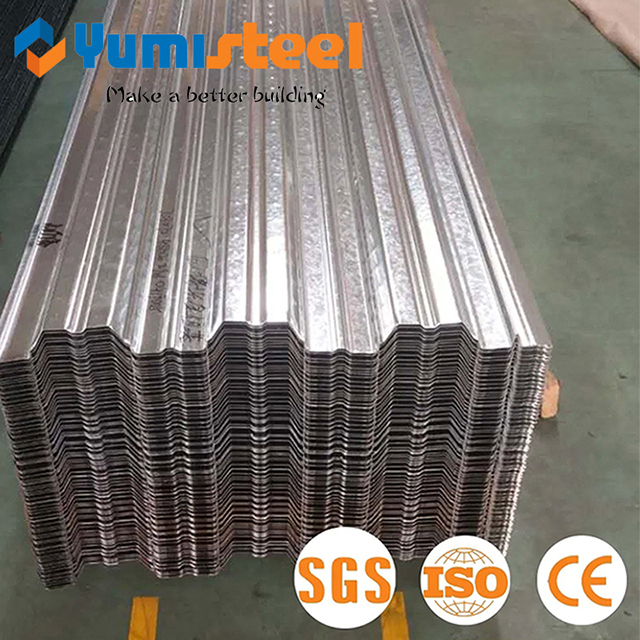

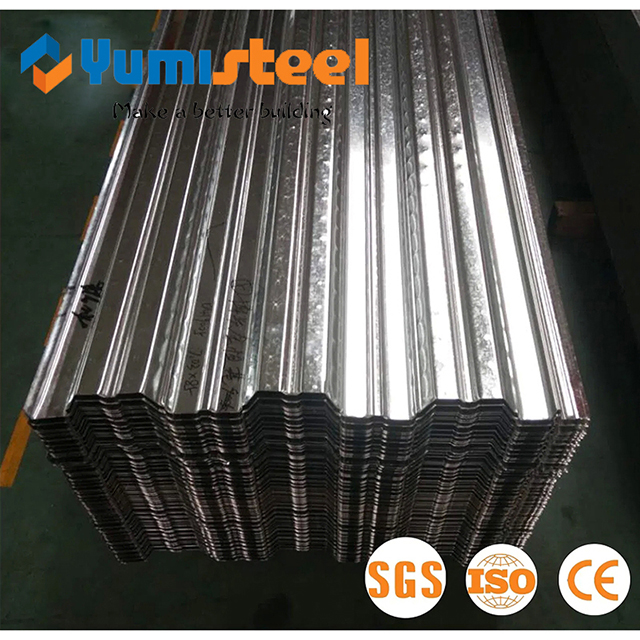

1, descripción de la cubierta de acero:

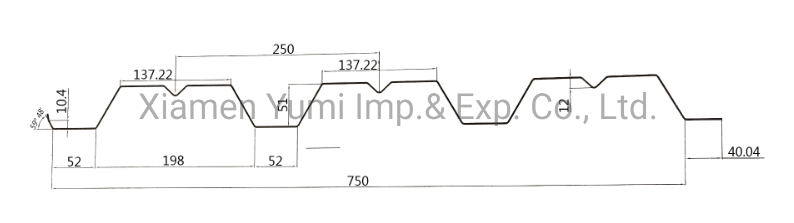

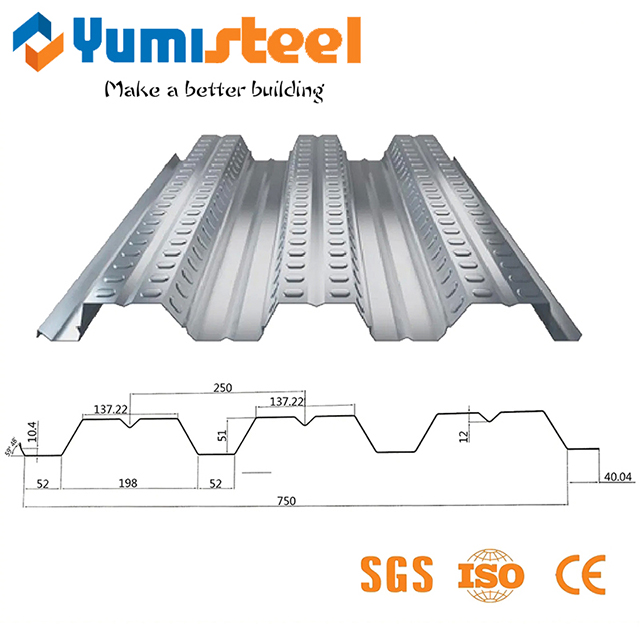

Las hojas de cubierta de piso también se conocen como cubierta de acero perfilada, cubierta de metal, terraza de techo, etc. El primer nombre de Bonkek se llama cubierta de acero corrugada, y todas las láminas de cubierta de acero que están presionadas y formadas por una prensa de platina y se refiere colectivamente a La losa del piso está hecha de lámina de acero galvanizado mediante la formación de rollo en frío, y su sección transversal tiene forma de V, en forma de U, trapezoidal o similar. Se usa principalmente como plantilla permanente y también se puede seleccionar para otros fines. Las primeras láminas de cubierta de acero compactadas se usaron principalmente como paneles de techo de techo de fábrica, seguidos de placas de acero perfiladas utilizadas para los pisos y clasificadas gradualmente como láminas de cubierta de piso. YX51-250-750 es un tipo de cubierta de piso compuesta típica, aquí presentaremos más sobre este modelo.
2, Especificación del producto y propiedades seccionales:
Grosor (mm) | Peso (kg/m²) | I (CM4/M) | I (CM3/M) |
0.75 | 8.37 | 47.67 | 23.19 |
1.00 | 10.47 | 59.56 | 28.59 |
1.20 | 12.56 | 71.44 | 34.51 |
3, Estándares del material de la cubierta del techo:
El material de las hojas de cubierta de piso está recubierta de zinc en caliente (galvanizado) acero estructural hoja con una superficie lunicia. Aquí ofrecemos una lista estándar para su referencia. Para el recubrimiento de zinc, podríamos hacer de 120 g/m² a 450 g/m².
Estándares de acero | Resistencia al rendimiento (MPA) | Resistencia a la tracción (N/mm²) |
Q235 | ≥235 | 215 |
Q345 | ≥345 | 300 |
G500 | ≥500 | 520 |
G550 | ≥550 | 520 |

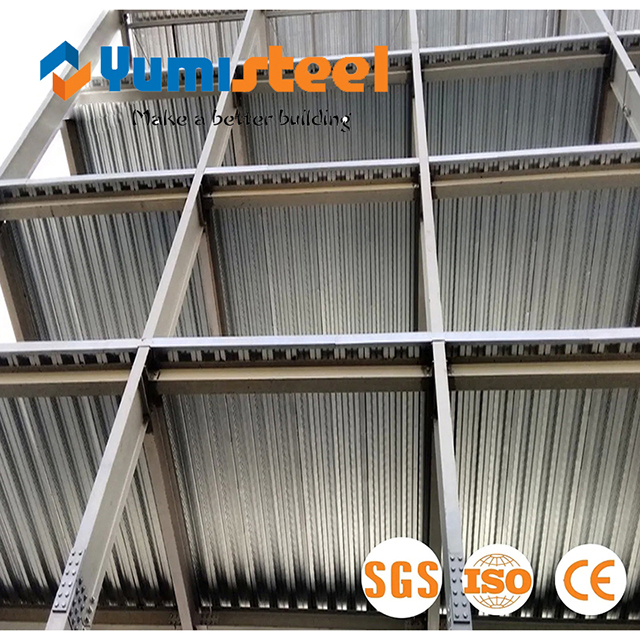

4, Aplicación del sistema de mazo:

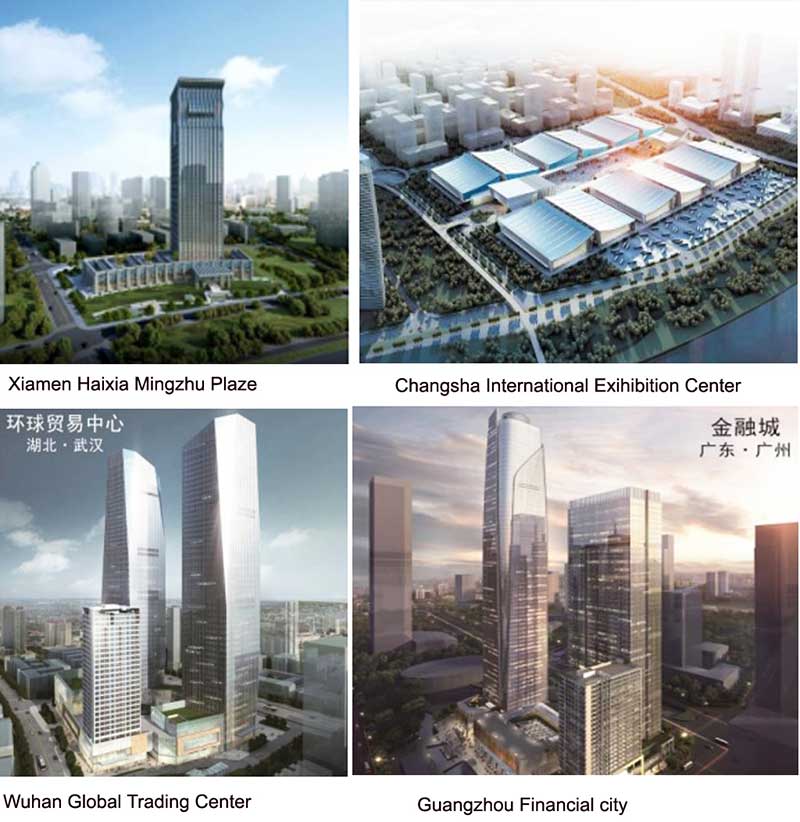

El sistema de cubierta de acero se usa popularmente en todos los edificios de múltiples alturas, como Centro Financiero, edificio de alto aumento de la oficina, sala de exposiciones, teatros, etc.
5, Aplicación del sistema de mazo:
6, Características de mazos compuestos:
1, las hojas de cubierta de piso de tipo abierto pueden cumplir con los requisitos de construcción rápida de la estructura de acero principal y pueden proporcionar una plataforma de trabajo firme en poco tiempo. La placa de acero de tipo de presión se puede colocar en el piso de múltiples capas, y la losa de concreto se puede verter mediante capas;
2, en la etapa de uso, el piso se usa como la costilla de tracción del piso de concreto, lo que también aumenta la rigidez del piso y ahorra la cantidad de acero y concreto;
3, el modo de presión de las hojas de cubierta maximiza la fuerza de unión entre la placa inferior y el concreto, y hace que los dos formen costillas enteras y reforzadas, de modo que el sistema de la placa de rodamiento tiene una alta capacidad de soporte;
4, en condiciones de voladizo, el piso solo se usa como plantilla permanente. La longitud del voladizo se puede determinar de acuerdo con las características transversales del piso. Para evitar que la placa en voladizo se agriete, el refuerzo negativo debe instalarse en el punto de soporte de acuerdo con el diseño del ingeniero estructural.
7, tablas de span para referencia:
|
|
|
| Deflexión limitada = l/130 |
Tipo de tramo | Peso compuesto (kg/m²) | Tramos individuales (mm) | Dos tramos (mm) | Tres tramos (mm) |
Slab thk (mm) | Bondek Thk (mm) |
|
100 | 0.75 | 179.86 | 2140 | 2400 | 2470 |
1.00 | 183.58 | 2260 | 2560 | 2630 |
1.20 | 184.30 | 2330 | 2730 | 2740 |
110 | 0.75 | 198.74 | 2100 | 2350 | 2440 |
1.00 | 201.74 | 2200 | 2520 | 2570 |
1.20 | 203.65 | 2290 | 2680 | 2690 |
120 | 0.75 | 219.60 | 2040 | 2310 | 2400 |
1.00 | 221.69 | 2150 | 2470 | 2530 |
1.20 | 223.79 | 2240 | 2630 | 2640 |
130 | 0.75 | 244.60 | 1980 | 2260 | 2330 |
1.00 | 246.69 | 2090 | 2420 | 2460 |
1.20 | 248.79 | 2180 | 2580 | 2570 |
140 | 0.75 | 269.60 | 1930 | 2220 | 2280 |
1.00 | 271.69 | 2040 | 2380 | 2400 |
1.20 | 273.79 | 2130 | 2530 | 2510 |
150 | 0.75 | 294.60 | 1890 | 2180 | 2230 |
1.00 | 296.69 | 2000 | 2340 | 2350 |
1.20 | 298.79 | 2090 | 2480 | 2460 |
Nota:Estos datos son para el modelo YX51-250-750 y se basan en los estándares de acero chino Q345. Si tiene algún otro datos de estándares de acero necesarios, contáctenos, gracias.
8, Carga de Bonkek vs. Grado de resistencia de concreto:
Grado de resistencia de concreto | Altura del piso (mm) | GROSO DE BONDEK (MM) | Sr. (KNM) | Grado de resistencia de concreto | Altura del piso (mm) | GROSO DE BONDEK (MM) | Sr. (KNM) |
C25 | 100 | 0.75 | 22.35 | C30 | 100 | 0.75 | 23.07 |
1.00 | 26.61 | 1.00 | 27.73 |
1.20 | 30.34 | 1.20 | 31.95 |
110 | 0.75 | 25.12 | 110 | 0.75 | 25.92 |
1.00 | 29.90 | 1.00 | 31.16 |
1.20 | 34.09 | 1.20 | 35.89 |
120 | 0.75 | 28.22 | 120 | 0.75 | 29.12 |
1.00 | 33.60 | 1.00 | 35.01 |
1.20 | 38.30 | 1.20 | 40.33 |
130 | 0.75 | 31.42 | 130 | 0.75 | 32.32 |
1.00 | 37.60 | 1.00 | 39.01 |
1.20 | 43.10 | 1.20 | 45.13 |
140 | 0.75 | 34.62 | 140 | 0.75 | 35.52 |
1.00 | 41.30 | 1.00 | 43.01 |
1.20 | 47.90 | 1.20 | 49.93 |
150 | 0.75 | 37.82 | 150 | 0.75 | 38.72 |
1.00 | 45.60 | 1.00 | 47.04 |
1.20 | 52.70 | 1.20 | 54.73 |
Nota:Estos datos son para el modelo YX51-250-750 y se basan en los estándares de acero chino Q345. Si tiene otros datos de estándares de acero necesarios, contáctenos, gracias.

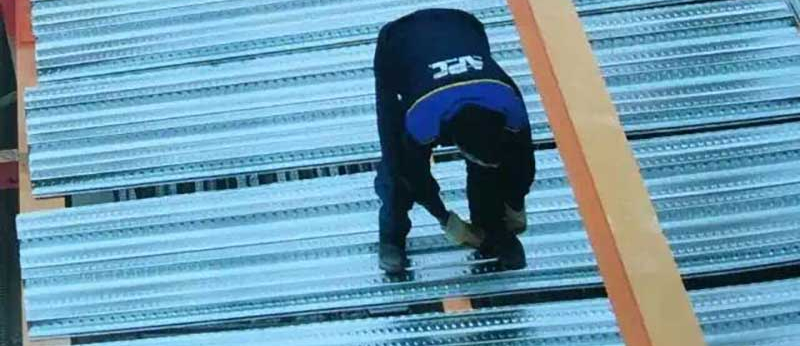

9, Notas de instalación:
1. antes de la instalación, solicite hoja de cubierta de piso a ser completado y entregado en orden, de acuerdo con el plan del proyecto. Todas las hojas de Bondeck Necesito ser transportado en lotes al sitio y dispuesto en orden, suspendido en la parte inferior y colocado en la viga principal. Los bloques se colocan y se usan manualmente de cerca para garantizar un compromiso continuo recto y superpuesto.
2, después de la inspección de calidad, cuando el haz principal de esta capa se instala correctamente, se puede elevar al piso. El comando es colgar la cubierta de acero corrugada a la ubicación designada, y poner el hojas de terrazas y Instale la placa de sellado exterior, finalmente soldar el piso decoración.
3. Antes de colocar la cubierta de metal de concreto, la suciedad en la parte superior del haz secundario debe limpiarse para evitar la humedad o la acumulación de agua para garantizar la calidad de la soldadura de los pernos en el siguiente proceso.
4. Al colocar la losa del piso, debe comenzar desde la línea de inicio del dibujo de la construcción y moverse a lo largo de la posición de instalación de la placa para garantizar las losas horizontales y verticales después de colocar.
5, por favor use las costillas femeninas como el borde de inicio y el diseño de acuerdo con el diagrama de diseño. hojas de cubierta se usa de un extremo a otro, y la última pieza se usa como una placa de ajuste porque el ancho del haz es diferente, pero los lados deben soldar en la viga. Si hay un valor de diferencia, se ajusta el ancho del círculo.

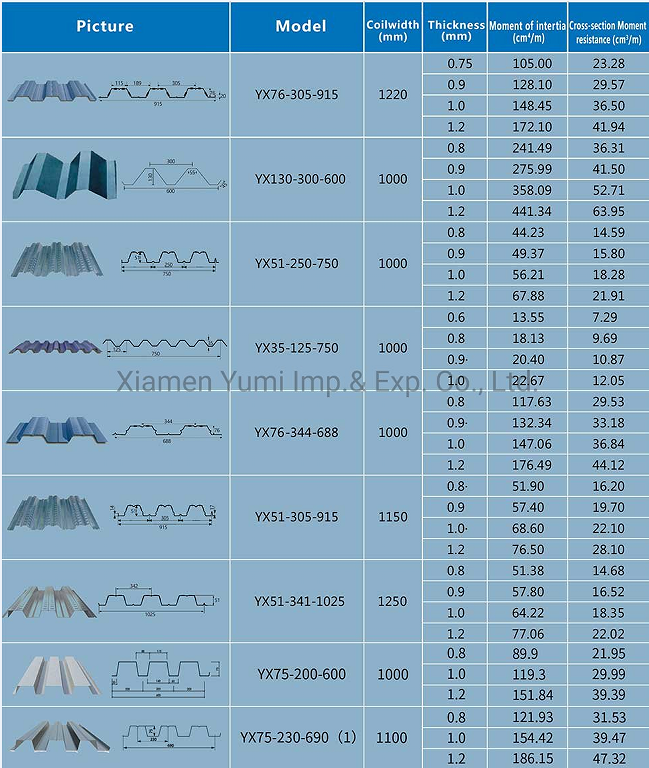

10, otros modelos:

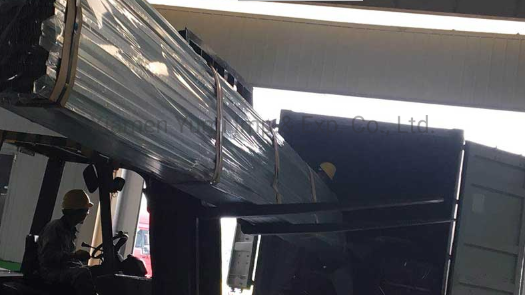

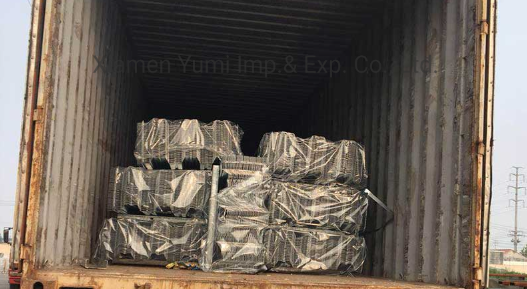

11, Embalaje y carga:

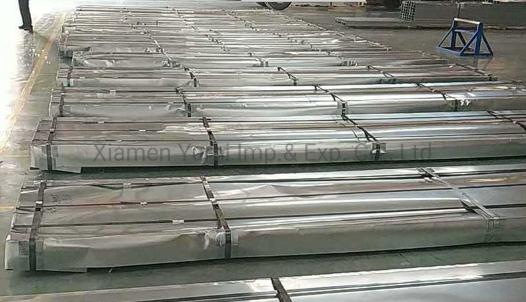

Embalaje nomal:
Todas nuestras cubiertas de metal estarán bien llenas con tiras de acero y fliMs de PVC para proteger las hojas de cubierta.
Otro embalaje:
O podrías elegir empacar con Papel kraft o hojas de acero. Por favor indique, cuando la consulta.
Cuando tiene un requisito especial, también puede requerir que hagamos un estante de acero para empacar y doblar los productos, como la siguiente imagen que muestra:

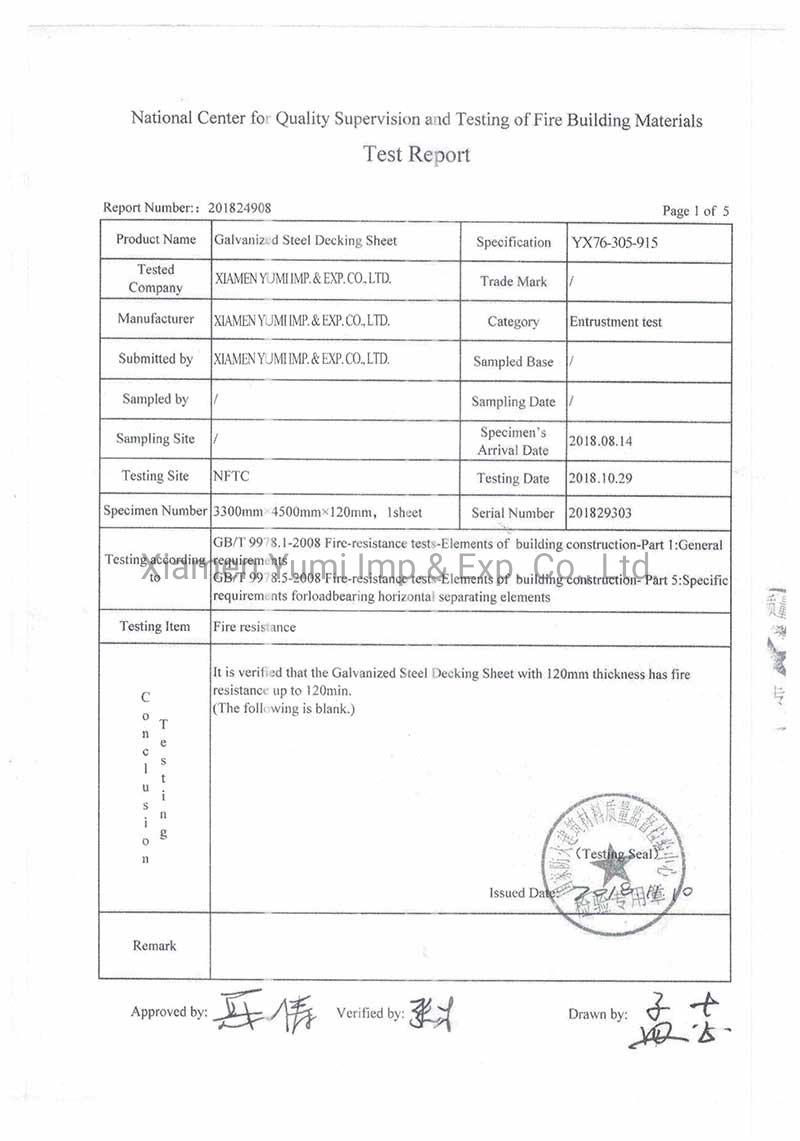

12, Informe de prueba de incendio:
13, Servicio y soporte:
Xiamen Yumi Imp. & Exp. Co., Ltd. es una combinación de compañía de la industria y comercial, y muy profesional con productos de estructura de acero en China. Debido a la buena calidad y el servicio, el precio competitivo, nuestros productos se venden en todo el mundo, como América, América del Sur, Europa, el sudeste de Asia, África, etc.
1) equipo de ventas profesionales, servicio uno a uno;
2) combinación de la industria y la compañía comercial, para garantizar el servicio y el precio;
3) equipo de ingeniería experimentado para ofrecer un servicio de tecnología profesional;
4) Servicio de posventa íntimo.
Support de tecnología experimentado, precio competitivo, servicio profesional, estamos aquí para ayudarlo a continuar con su proyecto sin problemas.
