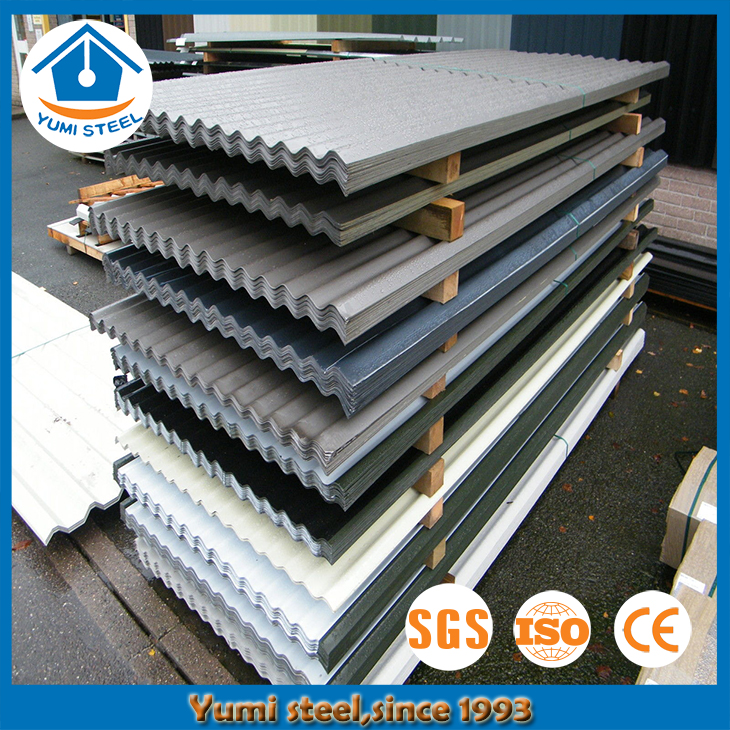

1.Descripción del material:
YX18-76-836 es unotradicional y clasico perfil corrugadoe, que se ha utilizado durante el siglo. Se podría usar como revestimientos para techos o paredes, también el material podría ser una elección del cliente,’s basado en su requisito de construcción.
Material | Rango de espesor | Color disponible | Solicitud |
Hojas de metal de aleación AL-MG-MN | 0.7 - 1.2mm | Color natural de aluminio o según personalizado | Revestimientos de paredes |
Hojas de acero PPGI / PPGL | 0,12 - 0,75 mm | Según muestras de color Ral | Techo y amp; Revestimientos de paredes |
Chapas de acero galvanizado | 0,12 - 0,75 mm | Color natural galvanizado. | Techo y amp; Revestimientos de paredes |
2.Especificaciones del producto:
N º de Modelo. | YX18-76-836 |
Ancho modular | 836 mm |
Ancho de alimentación | 1000 mm |
Altura de la costilla | 18 mm |
Distancia costal | 76 mm |
Longitud | Contenedor de 20 pies: ≤ 5,85 m
Contenedor de 40 pies: ≤ 11.85m |
3.Aplicaciones:

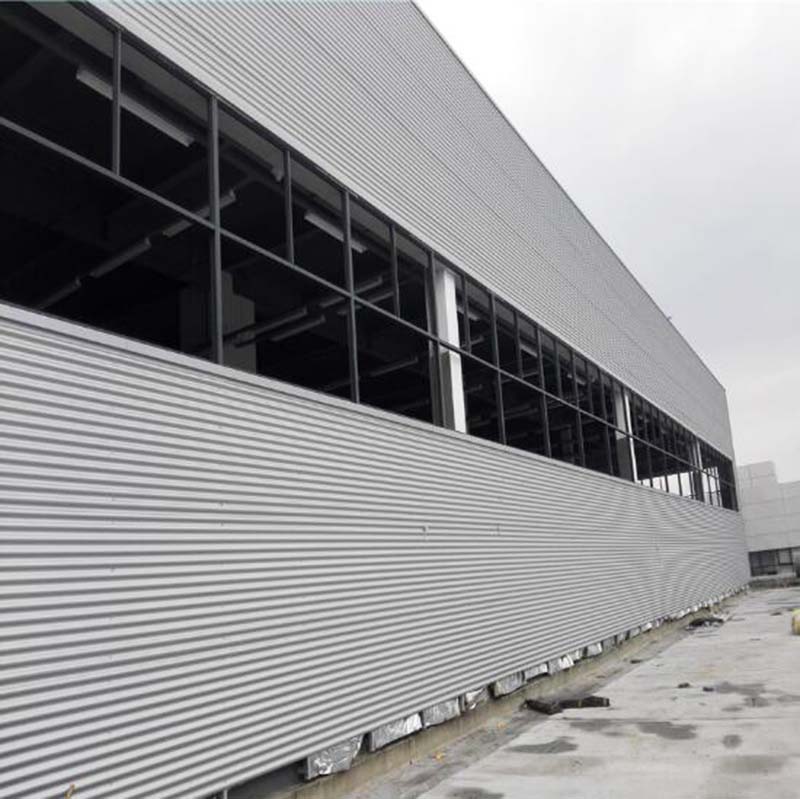

YX18-76-836 podría ser utilizado como revestimientos de acero para techos o paredes, o cercas para edificios comerciales, residenciales, agrícolas, como la tienda de autos 4S, el centro logístico, etc.
4.Tabla de span para revestimientos de techo:
Cargas impuestas (kN / m⊃2;) | L / 200 |
Espesor | Peso | Span (m) | Lapso simple | Doble lapso | Lapso múltiple |
0.50mm
| 4.95 KG / M⊃2;
| 1.00 | 1.58 | 2.03 | 2.43 |
1.10 | 1.17 | 1.74 | 1.95 |
1.20 | 0.89 | 1.51 | 1.49 |
1.30 | 0.70 | 1.32 | 1.16 |
1.40 | 0.56 | 1.17 | 0.93 |
1.50 |
| 1.04 | 0.75 |
1.60 |
| 0.89 | 0.61 |
1.70 |
| 0.74 | 0.51 |
1.80 |
| 0.62 |
|
1.90 |
| 0.52 |
|
0.70mm
| 6.47 KG / M⊃2;
| 1.00 | 2.34 | 3.66 | 3.91 |
1.10 | 1.74 | 3.10 | 2.90 |
1.20 | 1.33 | 2.66 | 2.22 |
1.30 | 1.04 | 2.31 | 1.73 |
1.40 | 0.83 | 1.99 | 1.38 |
1.50 | 0.67 | 1.61 | 1.11 |
1.60 | 0.55 | 1.32 | 0.91 |
1.70 |
| 1.10 | 0.76 |
1.80 |
| 0.92 | 0.64 |
1.90 |
| 0.78 | 0.54 |
2.00 |
| 0.67 |
|
2.10 |
| 0.57 |
|
Notas:Para otros datos de espesor, por favor contáctenos, gracias.
5.Tabla de cargas de succión de viento:
Aspiraciones de viento (kN / m⊃2;) | L / 150 |
Espesor | Peso | Span (m) | Lapso único | Doble lapso | Lapso múltiple |
0.50mm
| 4.95 KG / M⊃2;
| 1.00 | 1.87 | 3.10 | 3.12 |
1.10 | 1.41 | 2.56 | 2.34 |
1.20 | 1.08 | 2.15 | 1.80 |
1.30 | 0.85 | 1.83 | 1.42 |
1.40 | 0.68 | 1.58 | 1.14 |
1.50 | 0.55 | 1.33 | 0.92 |
1.60 |
| 1.10 | 0.76 |
1.70 |
| 0.92 | 0.63 |
1.80 |
| 0.77 | 0.53 |
1.90 |
| 0.66 |
|
2.00 |
| 0.56 |
|
0.70mm
| 6.47 KG / M⊃2;
| 1.00 | 2.78 | 4.56 | 4.64 |
1.10 | 2.09 | 3.77 | 3.49 |
1.20 | 1.61 | 3.17 | 2.68 |
1.30 | 1.27 | 2.70 | 2.11 |
1.40 | 1.01 | 2.33 | 1.69 |
1.50 | 0.82 | 1.99 | 1.37 |
1.60 | 0.68 | 1.64 | 1.13 |
1.70 | 0.57 | 1.36 | 0.94 |
1.80 |
| 1.15 | 0.80 |
1.90 |
| 0.98 | 0.68 |
2.00 |
| 0.84 | 0.58 |
2.10 |
| 0.72 | 0.50 |
2.20 |
| 0.63 |
|
2.30 |
| 0.55 |
|
Notas:Para otros datos de espesor, por favor contáctenos, gracias.

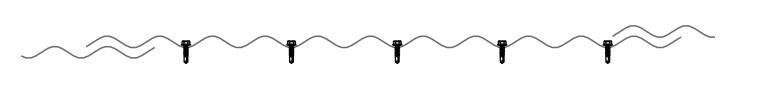

6.Posiciones de instalación:
1)Revestimientos de tejados:
Soporte interno:
Soportes finales y vueltas finales:
2)Revestimientos de pared:
Soporte interno:
Soportes finales y vueltas finales:
7.Manipulación & Notas de corte:
1)Para asegurarse dela seguridad,Por favor, solicite a los trabajadores queusar guantes, cuando se manejachapas de acero corrugado;
2)Por favor enPor supuestolos pueblos Las manos o los guantes están limpios, cuandonecesita marcar en zinc / alhojas de acero;
3)A lápiz de colorse necesita, que espara marcar marcar en acero hojas.porque lápices de plomo o negros son ContieneEn g grafito,cual será Conducir a oxidación con rapidez;
4)Hojas de acero recubiertas de color son mejor corte usando tijeras. segundoUtah paralas sábanas largas, esoes es necesario utilizar una sierra eléctrica con una cuchilla de corte de acero o un mordisqueador eléctrico;
5)Por favor, unvacío utilizando discos abrasivos,ya que ellosmayo causar una falla enbordes y daños enrevestimiento;
6)Por favor Limpie progresivamente cualquier limadura y virutas de metal.,durante la instalación.
8.Cómo elegir las chapas de acero adecuadas para sus construcciones:
1)Teniendo en cuenta su entorno:
Debe considerar dónde utilizará los revestimientos de acero y elegir el tipo de recubrimiento correcto para sus construcciones. Tenemos el tipo de recubrimiento PE, PVDF, SMP, HDP para su elección.
Para recubrimiento de PE:Eso’s adecuado para zonas urbanas y rurales de clima común, la vida útil podría ser de 8 a 10 años;
Para el recubrimiento de PVDF: Es adecuado paraambientes costeros o industriales, donde el clima es con alta humedad y temperatura, o área lluviosa, la vida útil es de alrededor de 20-25 años;
porSMP revestimiento: SusRecubrimiento de PE mejorado, tiene mejor resistencia a la luz solar y al chalking. Está desnaturalizado por resina de silicona con excelente retención de color y resistencia al calor. La relación de desnaturalización de PE puede estar entre el 5% y el 50%. SMP proporciona una mejor durabilidad para las placas de acero. Su período de protección contra la corrosión puede ser de hasta 10-12 años;
porHDP revestimiento: Susadecuado para el área donde la temperatura es alta. La resina de poliéster resistente a la intemperie se sintetiza utilizando un monómero que contiene una estructura de ciclohexano para lograr la flexibilidad, la resistencia a la intemperie y el balance de costos de la resina, y se utiliza el poliol y el ácido polibásico sin aromáticos Para reducir la absorción de luz UV por la resina. Para lograr una alta resistencia a la intemperie del recubrimiento. Los recubrimientos UV y las aminas impedidas (HALS) se agregan a la formulación del recubrimiento para mejorar la resistencia a la intemperie de la película. Los recubrimientos de bobina de poliéster de alta resistencia al clima han sido reconocidos en el mercado extranjero, y el rendimiento de los costos de los recubrimientos es muy importante. La vida útil es de alrededor de 15-20 años.
2)Otras opciones:
En condiciones y entornos muy severos, puede elegir láminas de acero en acero inoxidable o láminas de aluminio, que serán mucho mejores.
9.Preguntas frecuentes
● ¿Cómo consigo ayuda?
Envíe directamente la consulta a través de esta página web o contáctenos por teléfono NO. + 86-13559086380 o por correo electrónicoadmin@yumisteel.com .
● ¿Podría obtener soporte técnico relacionado para mis edificios??
Sí, por supuesto. Después de recibir su consulta, nuestro vendedor hará un seguimiento de su solicitud y nuestro equipo de ingenieros está aquí para respaldar su proyecto.
● ¿Tienes otros tipos de revestimientos de acero??
Por favor, póngase en contacto con nosotros para el catálogo o visite nuestro sitio web para más opciones de modelos.
