Barras de acero Truss Bar de pisos

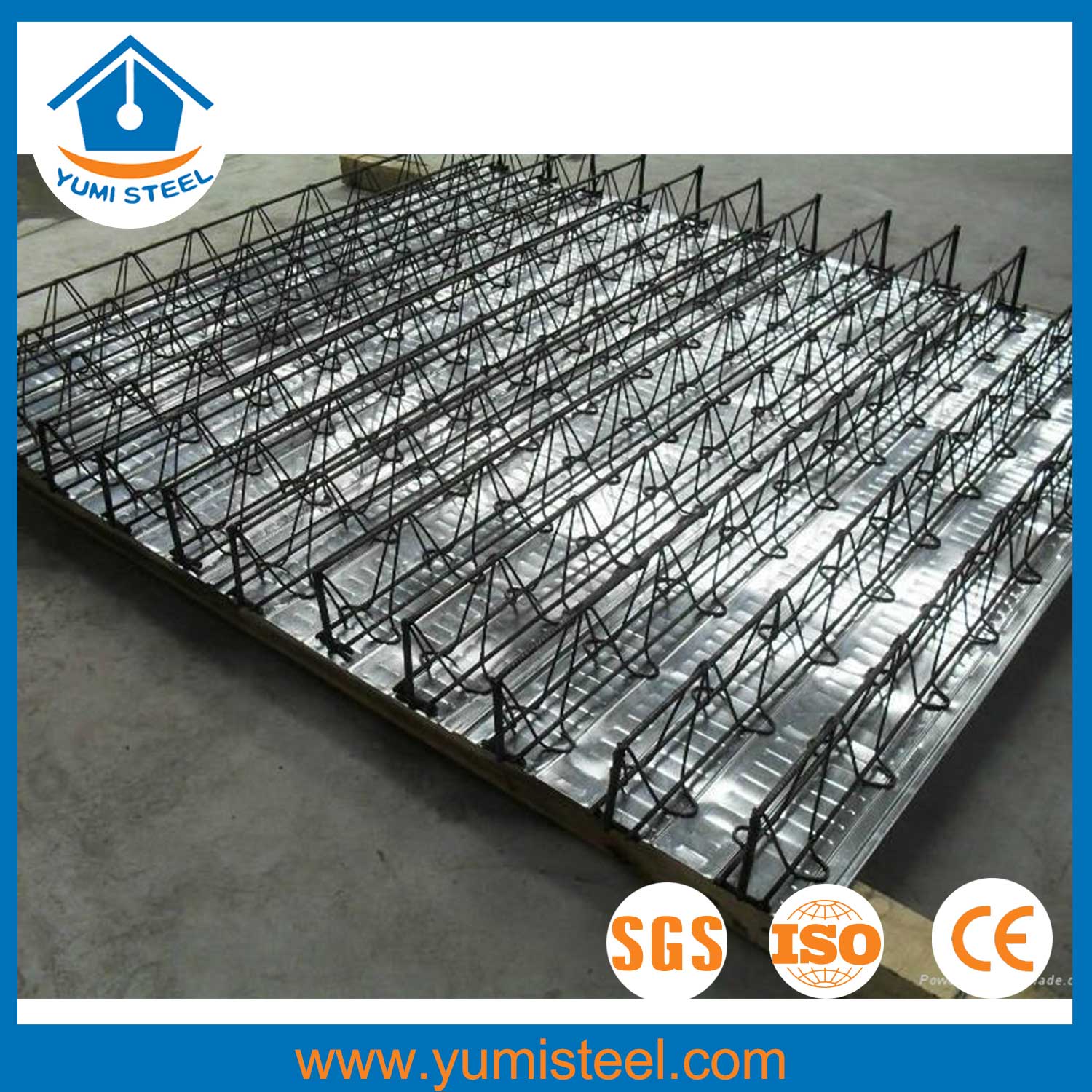

Las láminas de entramado están hechas de barras de acero, vigas y losas de piso. Se mejora sobre la base de las losas de piso de presión y es un material de construcción emergente.

Cantidad:
  • N / A

Introducción de las hojas del decks del braguero:

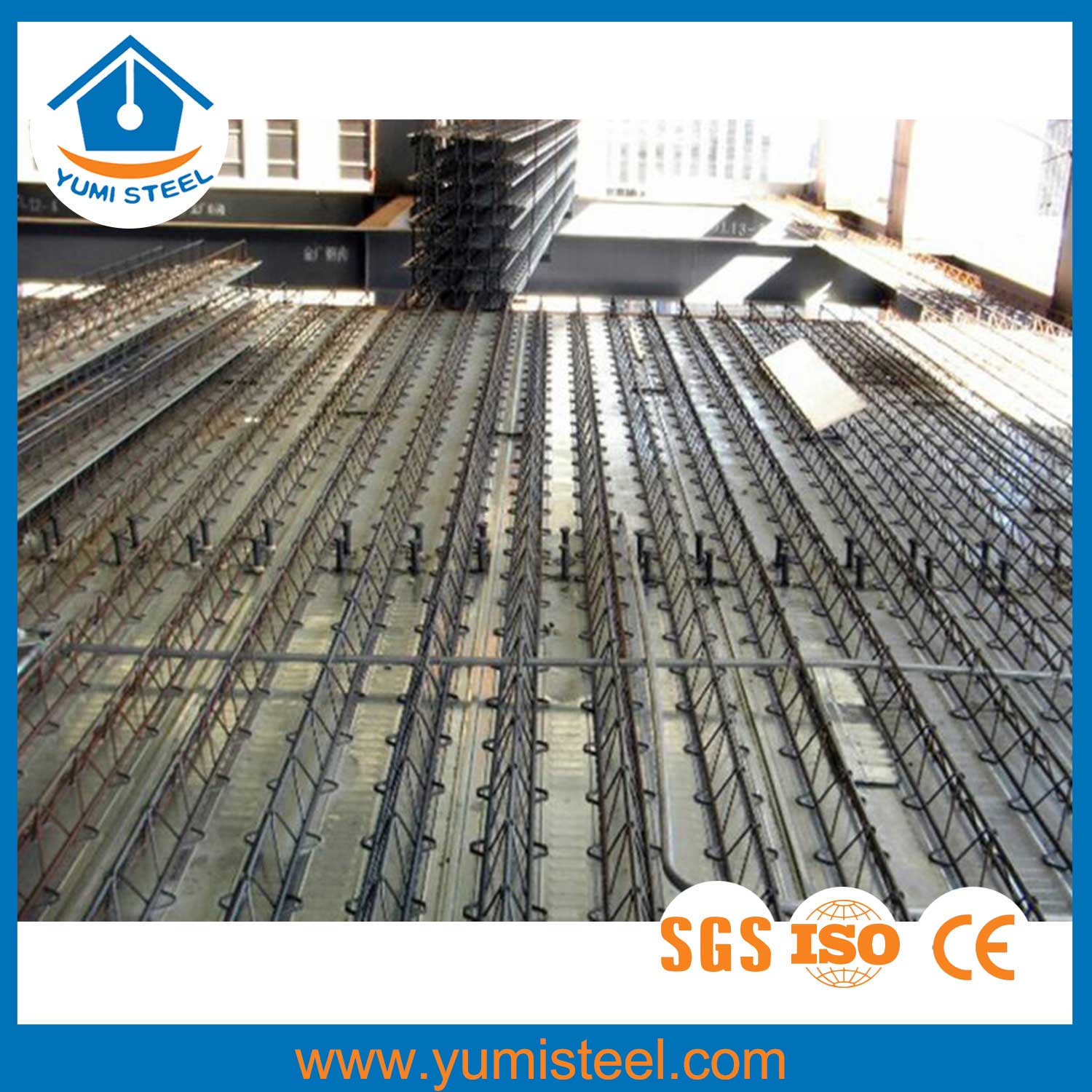

Las hojas de entramado de celosía también se denominan la losa de piso de armadura reforzada, la plataforma de armadura de acero, la losa compuesta, se conforma en el campo de procesamiento de fondo y se pueden prefabricar. Adopta tecnología anticorrosiva y anticorrosiva, como soldadura de chapa metálica, silanización, fosfatación de manganeso puro, lavado y secado con agua, galvanización, etc., y la película antioxidante está enrollada y sellada. La construcción en el sitio debe colocar las losas del piso de armadura en la posición correcta, soldar las barras de acero, soldar los pernos y luego colocar las barras de acero en el sitio para atar. Después de que el cliente acepta el hormigón, se vierte el hormigón.

14


Aplicaciones de hojas de entramado:

  • Edificio industrial de varios pisos.

  • Edificio de estructura de acero de gran altura, de gran altura, de gran altura,

  • Varios pisos irregulares

  • Construccion de concreto

  • Ferrocarriles de alta velocidad y otras estructuras.

  • Espacio de estructura de acero


Ventaja de las hojas del decks del braguero:

  • Producción mecanizada realizada,

  • Mejora en gran medida la productividad laboral y reduce efectivamente el costo del producto

  • yoEs beneficioso para la separación uniforme del refuerzo de acero y el espesor uniforme de la capa protectora de concretoMejorar la calidad de la construcción de losas.,

  • Reduzca la cantidad de fijaciones de barras de acero en el sitio, acelere el progreso de la construcción, aumente la seguridad de la construcción y realice construcciones civilizadas.

  • Es conveniente desmontar y ensamblar, y se puede reutilizar muchas veces para ahorrar acero.


Especificaciones de las hojas del decks del braguero:



Cubierta de losa de armadura de barra de acero
N º de Modelo. Altura (mm)

Dia de barra superior, barra transversal

 y Botton Bar (mm)

Espesor de la chapa de acero (mm) Ancho efectivo (mm) Grosor del piso (mm) Max. Lapso
Tramo simple (m) Tramo continuo (m)
TD1-70 70 8,4,6 0.5 566 100 1.9 1.8
TD1-80 80 110 2.0 2.0
TD1-90 90 120 2.1 2.0
TD1-100 100 130 2.1 2.0
TD1-110 110 8,4.5,6 140 2.2 2.2
TD1-120 120 150 2.2 2.2
TD2-70 70 8,4,8 0.5 566 100 1.9 2.6
TD2-80 80 8,4.5,8 110 2.0 2.6
TD2-90 90 120 2.1 2.8
TD2-100 100 130 2.1 2.8
TD2-110 110 140 2.2 3.0
TD2-120 120 8,5,8 150 2.2 3.0
TD2-130 130 160 2.3 3.0
TD2-140 140 170 2.3 3.2
TD2-150 150 180 2.3 3.2
TD2-160 160 8,5.5,8 190 2.3 3.2
TD2-170 170 200 2.4 3.2
TD3-70 70 10,4.5,8 0.5 566 100 2.6 3.2
TD3-80 80 110 2.8 3.2
TD3-90 90 120 3.0 3.4
TD3-100 100 130 3.2 3.4
TD3-110 110 10,5,8 140 3.4 3.6
TD3-120 120 150 3.4 3.6
TD3-130 130 160 3.6 4.0
TD3-140 140 10,5.5,8 170 3.7 4.0
TD3-150 150 180 3.8 4.0
TD3-160 160 190 3.8 4.0
TD3-170 170 10,6,8 200 3.9 4.2
TD4-70 70 10,4.5,10 0.5 566 100 2.7 3.2
TD4-80 80 110 2.9 3.4
TD4-90 90 120 3.1 3.6
TD4-100 100 10,5,10 130 3.4 3.8
TD4-110 110 140 3.5 3.8
TD4-120 120 150 3.6 4.0
TD4-130 130 160 3.7 4.0
TD4-140 140 10,5.5,10 170 3.8 4.0
TD4-150 150 180 3.8 4.2
TD4-160 160 190 3.9 4.2
TD4-170 170 10,6,10 200 3.9 4.2
TD4-180 180 10,6,10 210 4.0 4.4
TD4-190 190 220 4.0 4.4
TD4-200 200 10,6.5,10 230 4.0 4.4
TD4-210 210 240 4.1 4.4
TD4-220 220 250 4.1 4.4
TD4-230 230 10,7,10 260 4.1 4.6
TD4-240 240 270 4.1 4.6
TD4-250 250 10,7.5,10 280 4.2 4.6
TD4-260 260 290 4.2 4.6
TD4-270 270 300 4.2 4.6
TD5-70 70 12,4.5,8 0.5 566 100 2.7 3.0
TD5-80 80 110 2.9 3.4
TD5-90 90 120 3.2 3.4
TD5-100 100 130 3.4 3.4
TD5-110 110 12,5,8 140 3.6 3.6
TD5-120 120 150 3.6 3.6
TD5-130 130 160 3.8 3.6
TD5-140 140 12,5.5,8 170 3.8 3.8
TD5-150 150 180 4.0 3.8
TD5-160 160 12,6,8 190 4.0 4.0
TD5-170 170 200 4.2 4.2
TD6-70 70 12,4.5,10 0.5 566 100 2.9 3.8
TD6-80 80 110 3.1 4.0
TD6-90 90 12,5,10 120 3.4 4.2
TD6-100 100 130 3.6 4.4
TD6-110 110 140 3.7 4.6
TD6-120 120 12,5.5,10 150 3.8 4.8
TD6-130 130 160 4.0 4.8
TD6-140 140 170 4.1 5.0
TD6-150 150 12,6,10 180 4.2 5.0
TD6-160 160 190 4.3 5.2
TD6-170 170 200 4.4 5.2
TD6-180 180 12,6.5,10 0.5 566 210 4.5 5.2
TD6-190 190 220 4.6 5.4
TD6-200 200 230 4.6 5.4
TD6-210 210 12,7,10 240 4.8 5.4
TD6-220 220 250 4.8 5.4
TD6-230 230 260 4.9 5.4
TD6-240 240 12,7.5,10 270 5.0 5.6
TD6-250 250 280 5.0 5.6
TD6-260 260 12,8,10 290 5.0 5.6
TD6-270 270 300 5.2 5.6
TD7-70 70 12,4.5,12 0.5 566 100 3.0 3.8
TD7-80 80 110 3.2 4.0
TD7-90 90 12,5,12 120 3.5 4.2
TD7-100 100 130 3.7 4.4
TD7-110 110 140 3.8 4.6
TD7-120 120 12,5.5,12 150 4.0 4.8
TD7-130 130 160 4.1 4.8
TD7-140 140 170 4.2 5.0
TD7-150 150 12,6,12 180 4.4 5.0
TD7-160 160 190 4.4 5.2
TD7-170 170 200 4.6 5.2
TD7-180 180 12,6.5,12 210 4.6 5.2
TD7-190 190 220 4.8 5.4
TD7-200 200 230 4.8 5.4
TD7-210 210 12,7,12 240 4.9 5.4
TD7-220 220 250 5.0 5.4
TD7-230 230 260 5.1 5.6
TD7-240 240 12,7.5,12 270 5.2 5.6
TD7-250 250 280 5.2
