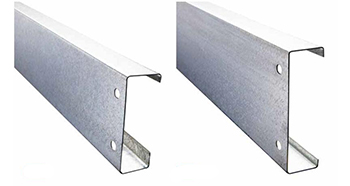

1. GeneralIntroducción:
Steel C Purlins sonuno excelente producto,Cual podría oferta largos tramos entre marcos de portal en edificio comercials.Canal labiado pagLas urlinas están disponibles en diferentes tamaños y resistencias materiales.,cual espara que coincida con los cálculos de diseño de la construccións. Nuestrodosections están hechos degalvanizadoacero de calidad y es frío rollo formado a la longitudy agujeros perforados, que podria ser segun cliente’s solicitud de diseño.
2. C pcarta del tamaño de urlin:
Nombre del producto
| Detalles del tamaño | Espesor (mm)
| Agujeros de perforación
|
h | b-1 | b-2 | do |
C purlin | 80 | 50 |
| 20 | 1.5-3.0 | Podría ser perforado, según el requisito del cliente
|
C purlin | 100 | 40 |
| 20 | 1.5-3.0 |
C purlin | 100 | 50 |
| 20 | 1.5-3.0 |
C purlin | 120 | 40 |
| 20 | 1.5-3.0 |
C purlin | 120 | 50 |
| 20 | 1.5-3.0 |
C purlin | 120 | 60 |
| 20 | 1.5-3.0 |
C purlin | 140 | 40 |
| 20 | 1.5-3.0 |
C purlin | 140 | 50 |
| 20 | 1.5-3.0 |
C purlin | 140 | 60 |
| 20 | 1.5-3.0 |
C purlin | 160 | 40 |
| 20 | 1.5-3.0 |
C purlin | 160 | 50 |
| 20 | 1.5-3.0 |
C purlin | 160 | 60 |
| 20 | 1.5-3.0 |
C purlin | 180 | 60 |
| 20 | 1.5-3.0 |
C purlin | 180 | 70 |
| 20 | 1.5-3.0 |
C purlin | 200 | 50 |
| 20 | 1.5-3.0 |
C purlin | 200 | 60 |
| 20 | 1.5-3.0 |
C purlin | 200 | 70 |
| 20 | 1.5-3.0 |
C purlin | 220 | 60 |
| 20 | 1.5-3.0 |
C purlin | 220 | 70 |
| 20 | 1.5-3.0 |
C purlin | 220 | 75 |
| 20 | 1.5-3.0 |
C purlin | 220 | 80 |
| 20 | 1.5-3.0 |
C purlin | 240 | 80 |
| 20 | 1.5-3.0 |
C purlin | 250 | 70 |
| 20 | 1.5-3.0 |
C purlin | 250 | 75 |
| 20 | 1.5-3.0 |
C purlin | 250 | 80 |
| 20 | 1.5-3.0 |
C purlin | 260 | 80 |
| 20 | 1.5-3.0 |
C purlin | 280 | 70 |
| 20 | 1.5-3.0 |
C purlin | 280 | 80 |
| 20 | 1.5-3.0 |
C purlin | 300 | 80 |
| 20 | 1.5-3.0 |
C purlin | 300 | 100 |
| 20 | 1.5-3.0 |
3. C scorreas estructurales ection aplicaciones:
Canal de labios con correase utilizan principalmente para edificios’ aplicaciones, perotambién solo Como rentable para ser utilizado para tipos pequeños de edificios, como garajes,estacionamientos, cobertizo, etc.C seccion marcos
puede también Usado como parte de columnaso vigas en Edificios de acero.
4. C pCodificación del producto urlin:
Una letra en inglés representa la forma de la sección, y un número para indicar la profundidad de la sección en milímetros, designa los perfiles y el grosor. Tome un código, por ejemplo, y explique aquí, C14025, que significa C purlin en tamaño C140 * 50 * 20 mm y grosor es de 2,5 mm.
Nota: Cierto tamaño de la correa C tendrá dos o tres tipos de labios, así que consulte con nosotros para obtener más información y confirme cuál es el tamaño adecuado para usted. Si hay algún tamaño especial, no dude en contactarnos, podríamos personalizarlo. Tamaño por troquel o ajuste nuestro equipo.
5. seguro travesaños de techo abarcan:
Los tramos de seguridad a continuación son adecuados para cobertizos y estructuras de clase 1 con lo siguiente suposiciones
PURLIN PERMANENTE DE TECHO PERMITIDO SEGURO (MM) |
SECCIÓN
| VELOCIDAD DEL VIENTO 33M / S | VELOCIDAD DEL VIENTO 41M / S | VELOCIDAD DEL VIENTO 50M / S |
900 | 1200 | 1500 | 900 | 1200 | 1500 | 900 | 1200 | 1500 |
C 10010 | 4000 | 3500 | 3000 | 3250 | 2850 | 2450 | 2650 | 2400 | 2000 |
C 10012 | 4500 | 3900 | 3500 | 3650 | 3150 | 2850 | 3000 | 2600 | 2300 |
C 10015 | 4800 | 4350 | 4000 | 3900 | 3550 | 3250 | 3200 | 2900 | 2650 |
C 10019 | 5200 | 4700 | 4350 | 4250 | 3800 | 3550 | 3450 | 3100 | 2900 |
C 15012 | 6300 | 5500 | 4800 | 5100 | 4450 | 3900 | 4200 | 3650 | 3200 |
C 15015 | 7200 | 6500 | 6000 | 5850 | 5300 | 4900 | 4800 | 4300 | 4000 |
C 15019 | 8750 | 7300 | 6600 | 6800 | 6000 | 5350 | 5800 | 4850 | 4400 |
C 15024 | 10300 | 8700 | 7600 | 7200 | 7100 | 6200 | 6800 | 5800 | 5050 |
C 20015 | 8900 | 7600 | 6600 | 7200 | 6200 | 5350 | 6000 | 5050 | 4400 |
C 20019 | 11500 | 9800 | 8600 | 7800 | 7800 | 7000 | 7650 | 6500 | 5700 |
C 20024 | 13500 | 11500 | 10200 | 9000 | 9000 | 8300 | 9000 | 7600 | 6800 |
C 25019 | 12600 | 10800 | 9500 | 10000 | 8800 | 7700 | 8400 | 7200 | 6300 |
C 25024 | 16000 | 13700 | 12000 | 12000 | 11000 | 9800 | 10600 | 9100 | 8000 |
Nota: Para tamaños superiores a 250mm. u otro tamaño especial, por favor Comprueba connosotros por correo electrónicomanager@yumisteel.com .

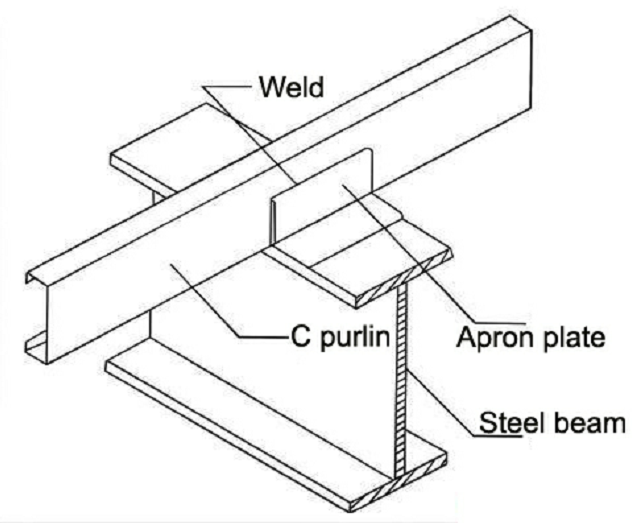

6. C puReferencia de dibujo de rlin joint:
7. Oservicio de ur
Xiamen Yumi Imp. & Exp.; Co., Ltd. se enorgullece de la calidad de nuestros productos. Si tiene alguna duda o pregunta, no dude en ponerse en contacto con nuestra gerente Alina en el + 86-13559086380, siempre estamos aquí con nuestra actitud amable y educada y nuestra pasión. para ofrecerle el mejor servicio
