Unidad 1304-3, Buiding59, Fase III, Xiamen Software Pack Xiamen, Chinaadmin@yumisteel.com + 86-592-6095031

Comprenda profundamente la diferencia entre el galvanizado en caliente y en frío

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2020-06-22      Origen:motorizado

galvanizado en caliente y electro

Apariencia

El galvanizado en caliente es un proceso de galvanizado común debido a su gruesa capa de zinc, aproximadamente 10um o más, fuerte resistencia a la corrosión. Sin embargo, es muy delgado, aproximadamente 3-5um. La superficie del galvanizado en caliente es rugosa y brillante. En casos graves, hay flores de zinc, mientras que la galvanoplastia es lisa y gris o sucia. La placa de acero galvanizado producida por el método de galvanoplastia tiene un buen rendimiento de procesamiento, pero el recubrimiento es más delgado y menos resistente a la corrosión que el de la chapa de acero galvanizado en caliente. El galvanizado en frío es electro-galvanizado, la cantidad de zinc es muy pequeña, solo galvaniza en la pared exterior de la tubería (chapado en caliente, tanto en el interior como en el exterior), solo 10-50 g / M2, su resistencia a la corrosión es muy diferente de la del galvanizado en caliente .


Principio químico del galvanizado.

En la industria química, hay muchos tipos de electro-galvanizado, que son adecuados para piezas pequeñas; El galvanizado en caliente se usa generalmente para equipos y componentes de potencia, y es adecuado para piezas y equipos grandes.

Electro-galvanizado, comúnmente conocido como galvanizado, utiliza el método electroquímico para tomar zinc como el viejo poste. Cuando el átomo de zinc pierde sus electrones, se convierte en un estado iónico y se disuelve en el electrolito. Cuando la correa de acero se usa como cátodo, los iones de zinc se reducen a átomos de zinc en la tira de acero y se depositan en la superficie de la tira de acero para formar un recubrimiento. Para eliminar el óxido de hierro en la superficie de la tubería de acero, después de decapar la tubería de acero se limpiará con cloruro de amonio o solución de cloración o solución mixta de cloruro de amonio y cloruro de zinc, y luego se enviará al tanque de inmersión en caliente.

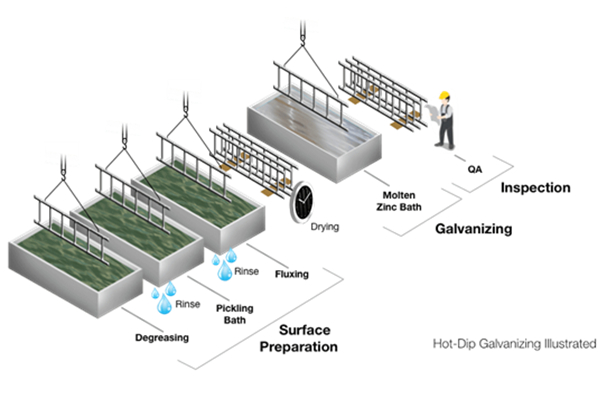

proceso glavanzied caliente

Contenido de zinc

Hay una gran diferencia en la cantidad de galvanización entre la chapa galvanizada en caliente y la chapa electro galvanizada. La cantidad de galvanizado en caliente no puede ser demasiado baja, generalmente el mínimo es de 50 ~ 60 g / m2 en ambos lados, y el máximo es de 600 g / m2. La capa galvanizada de la lámina electro galvanizada puede ser muy delgada, con un mínimo de 15 g / m2. Sin embargo, si se requiere el grosor de la capa separada, la velocidad de la línea de producción es muy lenta, lo que no es adecuado para las características del proceso de las unidades modernas. En general, el máximo es de unos 100 g / m2. Debido a esto, la producción de chapa galvanizada es limitada.


Estructura de revestimiento

Existen diferencias fundamentales entre la chapa galvanizada en caliente y la chapa electrogalvanizada en la estructura de revestimiento. Hay una capa de compuesto ligeramente frágil entre el recubrimiento de zinc puro y la matriz de la correa de acero de la placa de galvanizado en caliente. Cuando se combina el recubrimiento de zinc puro, forma principalmente flores, y el recubrimiento es uniforme sin poros. Sin embargo, los átomos de zinc en la capa galvanizada solo se depositan en la superficie de la correa de acero, y se unen a la superficie de la tira de acero por acción física. Hay muchos orificios, que son fáciles de causar corrosión por picadura debido al medio corrosivo. Por lo tanto, la placa galvanizada en caliente es más resistente a la corrosión que la placa galvanizada galvanizada.


Proceso de tratamiento térmico

El proceso de tratamiento térmico de galvanizado en caliente y electro-galvanizado es totalmente diferente. En general, la placa de galvanizado por inmersión en caliente toma la placa fría como materia prima, el recocido y la galvanización por inmersión en caliente se llevan a cabo continuamente en la línea de galvanización, y la tira de acero se calienta en un corto tiempo y luego se enfría, por lo que la resistencia y la plasticidad son afectado en cierta medida, y su rendimiento de estampado es peor que el de la placa de galvanizado en frío después del desengrasado y recocido en la misma línea de producción profesional. La lámina galvanizada está hecha de lámina laminada en frío, que básicamente garantiza el mismo rendimiento de procesamiento de la lámina laminada en frío, pero su proceso complejo también aumenta el costo de producción. En una palabra, el costo de producción de la chapa galvanizada en caliente es menor y su aplicación es más extensa, lo que se ha convertido en la principal variedad del mercado de chapa galvanizada.
