Cubierta de acero de piso compuesto de largo alcance para edificios de varios pisos

YX76-305-915 es uno de los estilos populares de cubierta de metal. En comparación con las cubiertas tradicionales,
este diseño es excepcionalmente resistente al pandeo por compresión, lo que da como resultado una capacidad superior de separación. La cubierta de acero es un material de construcción de reciclaje verde.
MOQ: 500 metros cuadrados.

Cantidad:
  • YX76-305-915
  • Yumi steel
  • 72104900

Piso de acero compuesto de largo alcance para pisos múltiples

Información básica de la cubierta 1.Steel:

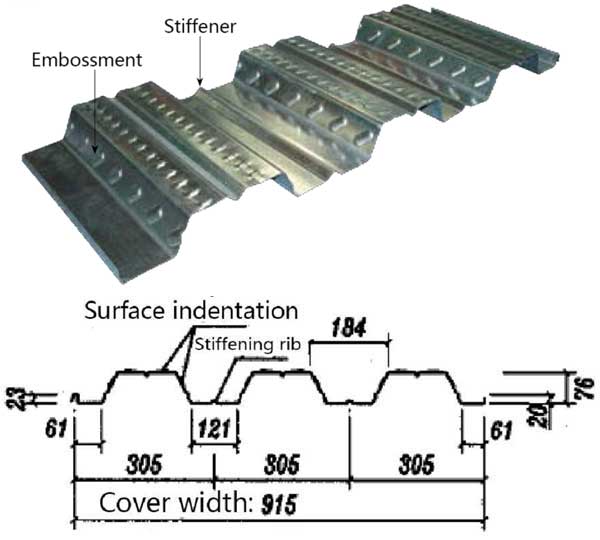

Dibujo de sección transversal:

01-precio-cubierta-metal-estructural


Propiedades seccionales:

Espesor
(mm)

Fuerza de rendimiento
(Mpa)

Peso
(KG / M²)

Yo (cm4/metro)

Yo (cm3/metro)

0.75

345

7.96

51.90

16.02

0.90

345

9.52

63.50

21.34

1.20

345

12.55

82.10

28.76

1.50

345

15.67

102.70

36.02

Nota:Esto se calcula según los estándares Q345, y también podemos calcularlo mediante G550.

Detalles del material:

Espesor :

0.75 ~ 1.50 mm

Material de acero

Chapas de acero galvanizado de alta resistencia.

Normas materiales:

Q235, Q345, Q355, G550

Recubrimiento de zinc :

120 ~ 275 g / m²

Longitud

Max 5.9 metros para contenedor de 20 pies;

Max 11.9 metros para contenedor de 40 pies.

Ventajas de la cubierta 2.Steel:

☆ Excelente rendimiento del rodamiento;

☆ Fácil de construir e instalar;

☆ Se puede mejorar las deficiencias de las cubiertas tradicionales;

☆ Fácil refuerzo, cableado, construcción de tuberías;

☆ Tiene una apariencia agradable y ordenada.

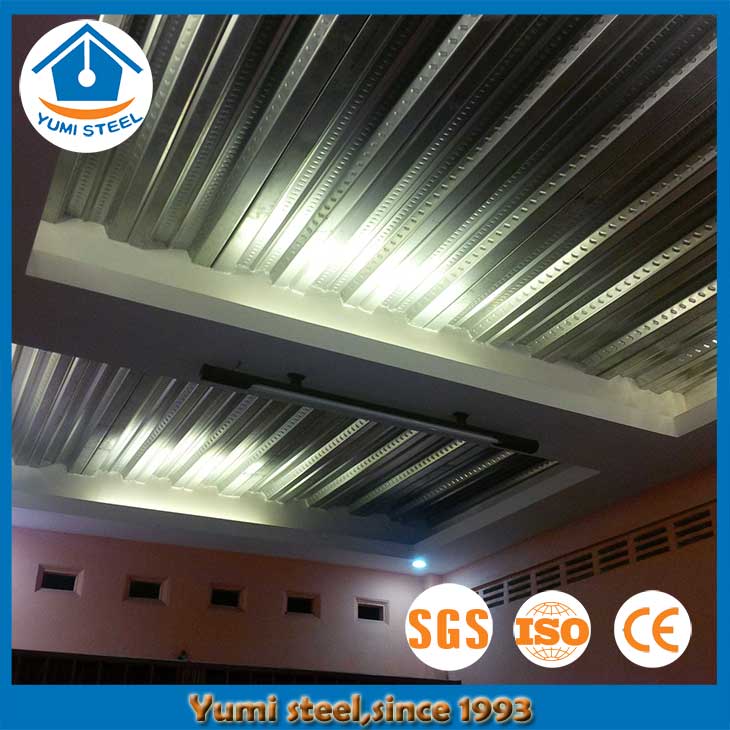

Aplicación de la cubierta 3.Steel:


La cubierta de metal se utiliza principalmente como soporte de piso en edificios de estructura de acero, como estaciones de ferrocarril, centros de exhibición, centros logísticos, edificios comerciales de gran altura, estadios deportivos, etc.

4. Máxima capacidad de flexión bajo diferente grado de resistencia del concreto

Grado de resistencia del hormigón

Altura del suelo (mm)

Espesor de Bondek (mm)

Mr (KNm)

Grado de resistencia del hormigón

Altura del suelo (mm)

Espesor de Bondek (mm)

Mr (KNm)

Grado de resistencia del hormigón

Altura del suelo (mm)

Espesor de Bondek (mm)

Mr (KNm)

C25

100

0.75

20.19

C30

100

0.75

20.67

C35

100

0.75

20.91

0.90

22.90

0.90

23.59

0.90

24.02

1.20

27.91

1.20

29.11

1.20

30.01

1.50

32.63

1.50

34.48

1.50

36.02

110

0.75

22.51

110

0.75

22.99

110

0.75

23.20

0.90

25.69

0.90

26.38

0.90

26.77

1.20

31.60

1.20

32.79

1.20

33.63

1.50

37.22

1.50

39.08

1.50

40.56

120

0.75

24.84

120

0.75

25.31

120

0.75

25.49

0.90

28.48

0.90

29.16

0.90

29.51

1.20

35.28

1.20

36.48

1.20

37.28

1.50

41.81

1.50

43.67

1.50

45.09

130

0.75

27.16

130

0.75

27.64

130

0.75

27.80

0.90

31.27

0.90

31.95

0.90

32.26

1.20

38.97

1.20

40.17

1.20

40.92

1.50

46.40

1.50

48.26

1.50

49.62

140

0.75

29.48

140

0.75

29.96

140

0.75

30.09

0.90

34.06

0.90

34.74

0.90

35.02

1.20

42.66

1.20

43.86

1.20

44.57

1.50

50.99

1.50

52.85

1.50

54.14

150

0.75

31.81

150

0.75

32.28

150

0.75

32.37

0.90

36.84

0.90

37.53

0.90

37.78

1.20

46.35

1.20

47.55

1.20

48.21

1.50

55.59

1.50

57.44

1.50

58.66

150

0.75

34.13

150

0.75

34.16

150

0.75

33.78

0.90

39.63

0.90

40.32

0.90

40.54

1.20

50.04

1.20

51.24

1.20

51.85

1.50

60.18

1.50

62.04

1.50

63.21


5. Tablas de carga de la plataforma de acero:


Lapso máximo (doble tramo)

Espesor / mm

Profundidad de losa de concreto (mm)

Span / mm

100

150

200

250

0.80

3600

3000

2700

2400

1.00

3900

3300

3000

2700

1.20

4300

3700

3300

3000

Capacidad de carga permitida

Espesor / mm

Span en metros

capacidad de carga / KN / M²

1.00

1.25

1.50

1.75

2.00

2.25

2.50

3.00

0.80

43.5

27.5

19.5

13.5

10.5

8.6

6.6

4.8

1.00

55.5

35.5

24.5

17.5

13.5

10.5

8.5

6.1

1.20

69.5

43.6

30.5

22.5

16.5

13.5

10.5

7.7

Pasos de la instalación de la cubierta 6.Steel:

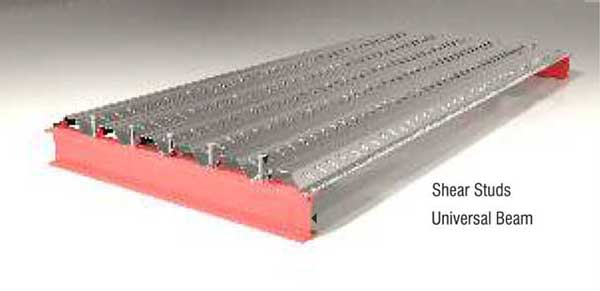

Los accesorios de instalación se instalan según los requisitos de diseño:

02-decking-hojas-conjunta

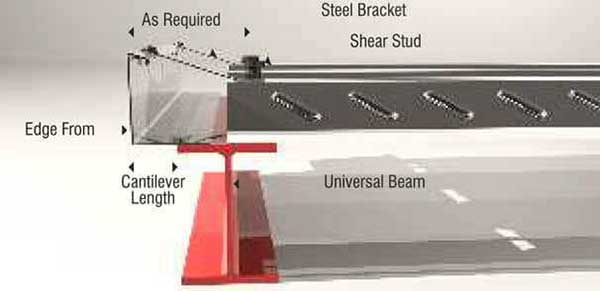

Detalles finales: Adoptado a la estructura de acero:

03-decking-hojas-conjunta

Detalles finales: Adoptado a las proyecciones finales en voladizo:

04-decking-hojas-conjunta

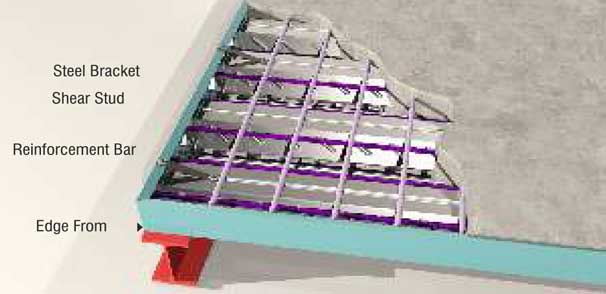

Junta a tope: Detalles de junta estándar para la colada continua de losa:

05-decking-hojas-conjunta

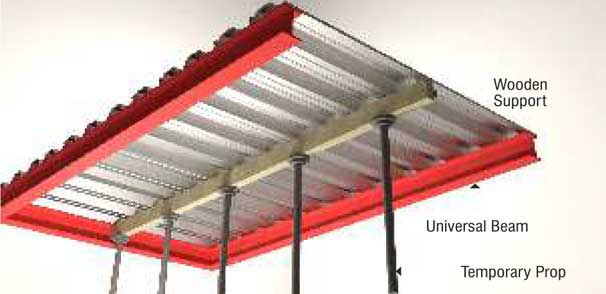

Soporte temporal (si es necesario):

06-decking-hojas-conjunta

Detalles de la esquina:

07-decking-hojas-conjunta

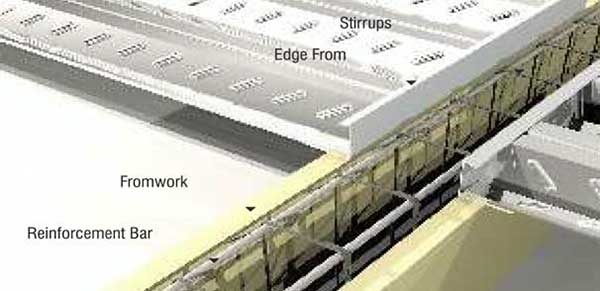

Detalles de fijación de hormigón:

08-decking-hojas-conjunta
