Disposición de la estructura de acero de la correa del techo

Número Navegar:123     Autor:Editor del Sitio     publicar Tiempo: 2020-08-17      Origen:motorizado

1.Armadura de techo

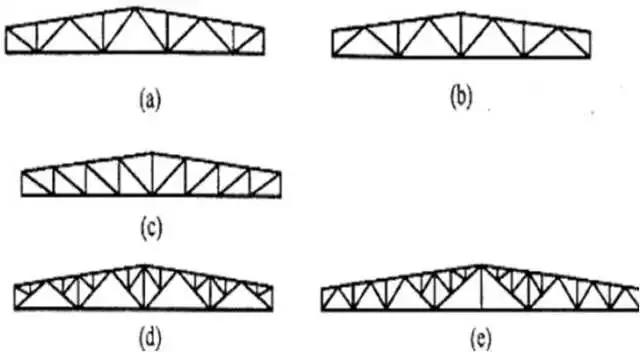

La estructura de la armadura del techo: La estructura de la armadura del techo depende principalmente de los materiales de techo utilizados y de los requisitos de la casa. Armadura de techo principalmente triangular, armadura de techo de arco triangular, armadura de techo de lanzadera, armadura de techo de acero trapezoidal de pendiente plana.

estructura de columna de acero

En esencia, no hay mucha diferencia entre la armadura de techo de acero ligero y la armadura de techo de acero común. Los métodos de diseño de los dos son los mismos, excepto que el tamaño de la sección transversal de los miembros de la armadura de techo de acero ligero es más pequeño y la estructura de conexión y las condiciones de uso son ligeramente diferentes.


2.Correa

La forma de la correa: la correa debe adoptar preferiblemente miembros de tela sólidos, pero también puede usar miembros de malla o tela vacíos. Las correas son generalmente miembros soportados simplemente de un solo tramo, y las correas de alma maciza también pueden ser miembros continuos.


Correa de alma abierta: La correa de alma abierta está compuesta por los cordones superior e inferior del ángulo de acero y la soldadura de la placa. Su característica principal es que la cantidad de acero es pequeña, y el acero de ángulo pequeño y el acero delgado se pueden usar razonablemente. La carga de trabajo es mayor, por lo que hay menos aplicaciones.


Correa tipo celosía: La correa tipo celosía puede adoptar el tipo de celosía plana, el tipo de celosía espacial y la correa tipo soporte.


3. Estructura de conexión de la correa

La correa y el techo deben estar conectados de manera confiable para garantizar que el techo pueda evitar la inestabilidad lateral y la torsión de la correa. Esto es particularmente importante para las correas de vientre sólido que generalmente no necesitan verificar la estabilidad general.

La conexión entre la correa y el techo de chapa de acero perfilada debe adoptar tornillos autorroscantes con arandelas de goma.

El tirante y tirante de la correa: atornillados entre sí.


4. La disposición y estantería de la correa en la armadura del techo (estructura rígida)

  • Para evitar el momento de flexión en la cuerda superior de la armadura del techo, la correa debe ubicarse en el nodo de la cuerda superior de la armadura del techo. Cuando utilice la canaleta interior, la correa lateral debe estar lo más cerca posible de la canaleta.


  • Las secciones transversales de las correas de alma sólida deben ser perpendiculares a la pendiente del techo. Para las tiras de sándalo de acero de canal y acero en forma de Z, es aconsejable apuntar la punta del ala superior (o rizado) hacia la cumbrera del techo para reducir el torque causado por la excentricidad de la carga del techo.


  • La cuerda superior de la correa de la cercha debe ser perpendicular a la cuerda superior de la armadura del techo, mientras que el alma y la cuerda inferior deben estar perpendiculares al suelo.

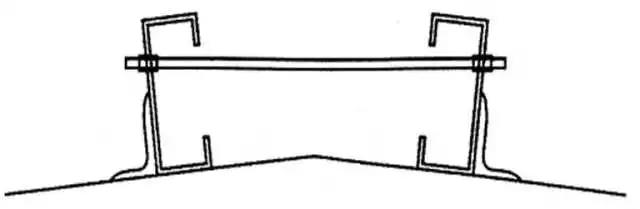

  • Plano de la correa de la cumbrera: La correa de tipo alma sólida debe adoptar el plan de doble correa, y la correa de la cumbrera del techo se puede conectar con acero canal, acero angular o acero redondo (consulte la figura a continuación). Cuando la correa tipo truss adopta un esquema de una sola correa en la cumbrera, aunque la cantidad de acero utilizada es menor, el número de correas aumenta y la estructura es complicada, por lo que generalmente es apropiado usar correas dobles.

c purlin instalar
