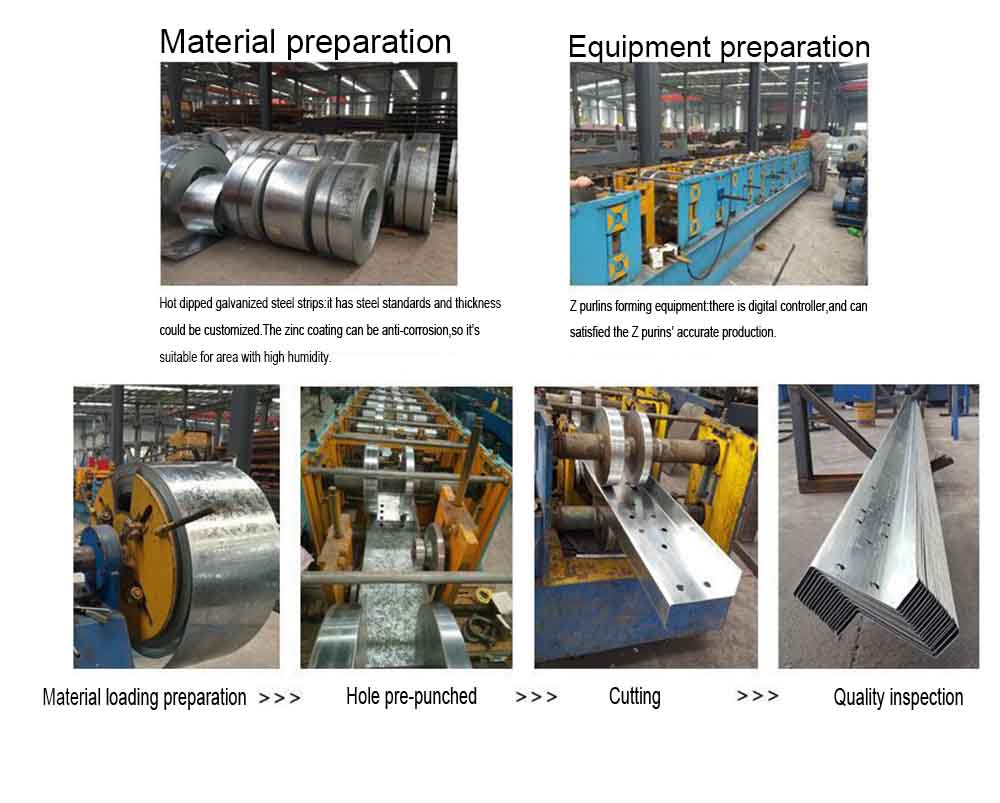

1. Z pProceso del producto urlin:
1) Preparación del material:Por lo general, nuestros estándares de material de acero de la correa Z son los estándares chinos Q195 / 235/345, también podríamos hacer según sus estándares de acero;
2) Agujero perforado previamente:Si tiene un requisito de perforación, podríamos perforar exactamente los agujeros según sus necesidades;
3) Corte:La longitud puede ser de cualquier tamaño personalizado, pero estará limitada por el tamaño del contenedor, con un máximo de 5.8 metros para contenedores de 20 pies y 11.8 metros para contenedores de 40 pies;
4) Inspección de calidad:Tenemos personal de control de calidad en el taller para hacer una inspección de calidad, para garantizar la calidad del producto para los clientes.
2. Especificaciones del marco de acero Z:
Para más detalles de las especificaciones del producto, póngase en contacto con nosotros, gracias.
Tamaño de sección normal (mm) | BMT (mm) |
80 | 1.7,2.0,2.5,3.0 |
100 | 1.7,2.0,2.5,3.0 |
120 | 1.7,2.0,2.5,3.0 |
140 | 1.7,2.0,2.5,3.0 |
150 | 1.7,2.0,2.5,3.0 |
160 | 1.7,2.0,2.5,3.0 |
180 | 1.7,2.0,2.5,3.0 |
200 | 1.7,2.0,2.5,3.0 |
220 | 1.7,2.0,2.5,3.0 |
250 | 1.7,2.0,2.5,3.0 |
300 | 1.7,2.0,2.5,3.0 |
Nota:Si necesita cualquier tamaño de perfil galvanizado Z, no dude en consultarnos, también podríamos ofrecerle un tamaño personalizado.
3. Z cuadro de tramo de línea:
Tipo de revestimiento
| Caso
| Número de filas de miembros de Sag |
0 | 1 | 2 | 3 |
Revestimiento de revestimientos metálicos tipo
| El lapso máximo para el sistema de Sag normal | 3.0M | 6.3M | 10.0M | 12.5M |
Altura máxima del panel set de tirantes diagonales | 10.0M | 10.0M | 7.5M |
|
Revestimiento de fibrocemento
| Lapso máximo | 2.4M | 5.1M | 7.6M | 10.0M |
Altura máxima del panel conjunto de llaves diagonales | 7.0M | 7.0M | 6.0M |
|
Nota:Para obtener más datos técnicos, no dude en ponerse en contacto con nosotros para consultar más, gracias.
4. Beneficios de usar correas Z:
1)Ahorro de alrededor del 40-50% en peso del acero estructural, y 25-30% en costos en comparación con las secciones laminadas en caliente;
2)Tenemos una amplia gama de secciones para su mejor y económica selección. La erección de la correa de acero es más fácil que la convencional;
3)Excelente rendimiento de sección transversal y alta resistencia;
4)A través de las correas formadas en frío, aunque el tamaño de la sección es ligero, es muy adecuado para las características de tensión de las correas del techo, por lo que las propiedades mecánicas del acero pueden ser utilizadas por la luz
5)Una variedad de accesorios se pueden conectar en diferentes combinaciones, aspecto hermoso, el uso de correas de acero, puede reducir el peso del sistema de techo.
5. Tolerancias materiales de las correas galvanizadas Z:
Tolerancias del perfil:
Profundidad: ± 2mm
Ancho de la brida: ± 2mm
Longitud total: ± 6mm para secciones Z
Centros de agujero: ± 1.5mm
Camber: Hasta 1 en 500 dependiendo de la longitud. (Camber es la variación de la rectitud en el plano de la web.)
Arco: Hasta 1 en 300 dependiendo de la longitud. (Bow es la variación de la rectitud en un plano perpendicular a la red).
Tolerancias de construcción:
Los fielders recomiendan las siguientes tolerancias de construcción como una guía de buenas prácticas:
Elemento | Tolerancia |
Niveles de purlin
| + S / 180 o 10mm |
-S / 360 o 5mm |
Pendiente de la correa | ± 1 ° |
Espacio entre clips | ± 2mm |
Alineación de clips a la costilla | ± 2 ° |
Nota:
(1)Usa el valor menor. S es el espaciamiento de la correa.
(2)Los clips se usan solo para perfiles de techo fijos ocultos.
6. Agujeros y amp; Tacos de correas galvanizadas Z:
La perforación de orificios de las correas Zee se puede personalizar o según los estándares de GB en China. Para proyectos especiales, el tamaño de los orificios y la cantidad de orificios y líneas de calibre podrían modificarse mediante negociación. Estos proyectos estarán sujetos a cantidades mínimas de pedido y una ventaja extendida hora.
Con respecto a las alturas de las paredes y los tramos de girt, contáctenos para obtener orientación.
