Hojas de aluminio para techos de metal de costura permanente

YX65-430 es un tipo clásico de láminas para techos con costura de soporte. Incluso en una situación ambiental desfavorable, la mayor parte del sistema de techos con costura de pie podría resistir la prueba durante décadas.
MOQ: 500M².

Cantidad:
  • YX65-300 / 400/430/500
  • Yumi steel
  • 7606125900

YX65-430 costura vertical Aluminio metal hojas de techo

1.Instrucciones de sistema de techo de metal de costura permanente:

01-sistema de techos de costura de pie-proveedor

El sistema de techos con costura vertical se basa en un diseño de bloqueo de costura vertical, que se dirige principalmente al sistema de instalación cercana autosuficiente de gran envergadura. Cuando se realiza la instalación, no es necesario taladrar los orificios, y el panel de metal podría permanecer intacto. De esta manera, El sistema de techos con costura vertical tiene un excelente rendimiento en impermeabilidad.

El sistema de techos con costura permanente podría producirse en el sitio. Cuando el tramo es mayor de 120 m, no es necesario que sea una junta. La inclinación adecuada puede ser tan baja como 1.5. Dado que tiene una gran resistencia, podría estar corrugada para ser de sector y forma de arco, que podría resolver varias estructuras de techo con forma esférica, forma curva, etc. Este tipo de sistema de techo solo necesita una instalación única y no necesita mantenimiento.

2.Sistema de techo de metal con costuras permanentes tipos clásicos:

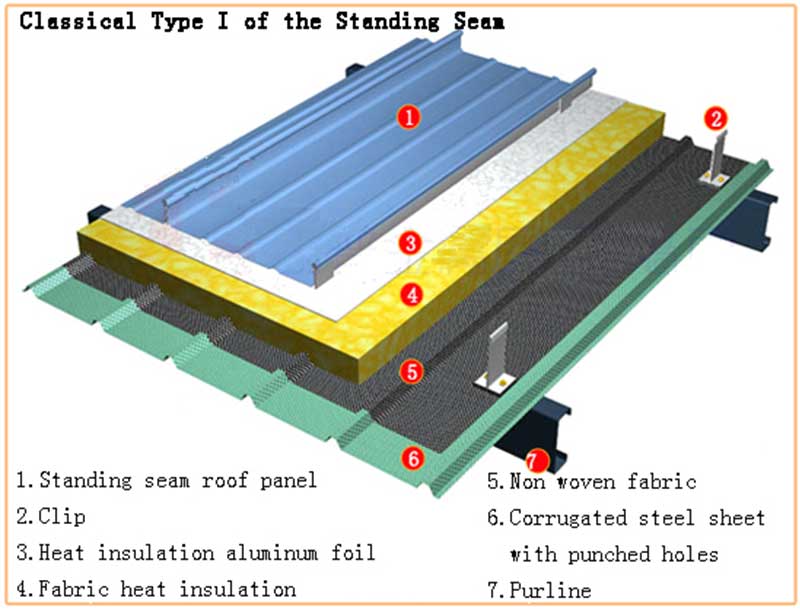

Tipo 01:

02-Classical-Type-I-of-the-Standing-Seam

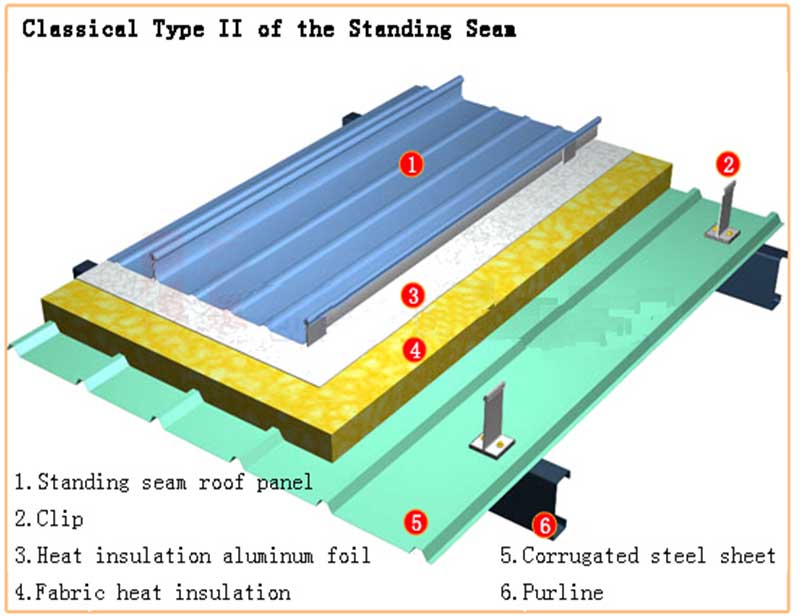

Tipo 02:

03-Classical-Type-II-of-the-Standing-Seam

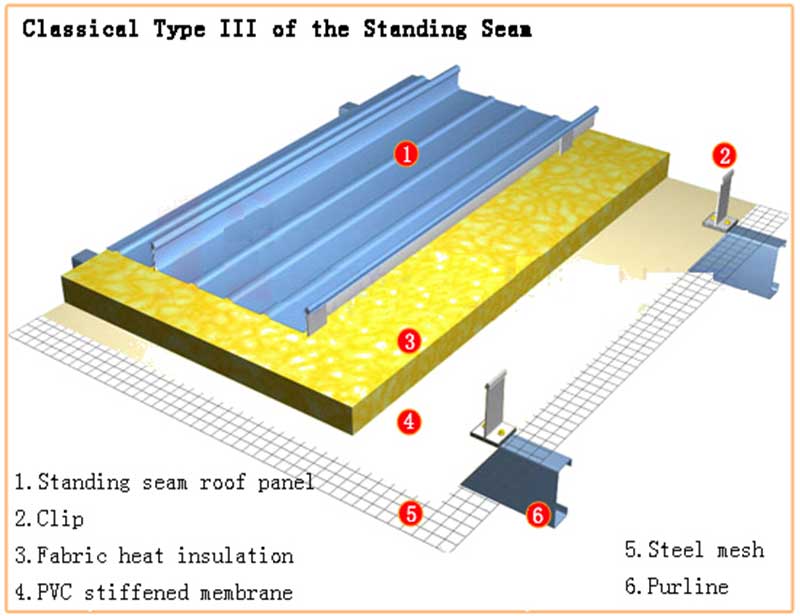

Tipo 03:

04-Classical-Type-III-of-the-Standing-Seam

3.Aplicación de las hojas de aluminio para techos y amp; caracteristicas:

☆ Es adecuado para estadios, estaciones de trenes de alta velocidad, aeropuertos, bibliotecas, centros de evacuación de atracciones turísticas, etc .;

La instalación y construcción es segura, rápida y precisa;

No hay perforaciones en el panel del techo, por lo que la estructura general podría tener un excelente rendimiento en impermeabilidad y drenaje;

Este tipo de sistema de techo tiene una combinación de deducción fija y cierre deslizante, lo que podría reducir el desplazamiento causado por la expansión y contracción térmica y evitar que las láminas de aluminio para techos se deformen o agrieten;

Este tipo de sistema de techo podría satisfacerse para arquitectos y usuarios requisitos de techos exteriores geométricos especiales, tales como arcos curvos, esféricos y tridimensionales, etc .;

Puede ser corrugado en diferentes formas, y los colores pueden ser personalizados, también iEs hermoso, respetuoso con el medio ambiente, resistente a la corrosión.

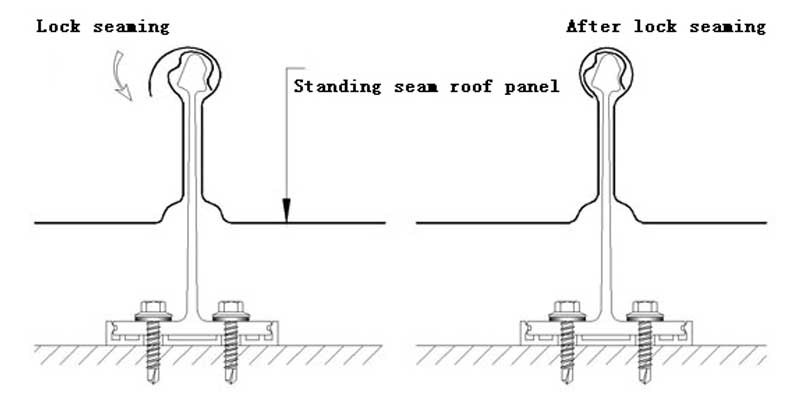

4.Diagrama oclusal De chapas de aluminio:

05-Sistema de techo con costura fija --- Diagrama de bloqueo esquemático

5.Lista de modelos de chapas de aluminio:

Tipo de modelo

Material

Espesor (mm)


06-panel de techo de aluminio para la venta

Chapas de aleación de Al-Mg-Mn.

0.70 - 1.20

Chapas de titanio zinc metal

0.60 - 0.80

08-proveedor de techos de metal corrugado

Chapas de aleación de Al-Mg-Mn.

0.70 - 1.20

Chapas de titanio zinc metal

0.60 - 0.80

07-proveedor de techos de metal corrugado

Chapas de aleación de Al-Mg-Mn.

0.70 - 1.20

Chapas de titanio zinc metal

0.60 - 0.80

09-metal-techado-fabricante

Chapas de aleación de Al-Mg-Mn.

0.70 - 1.20

Chapas de titanio zinc metal

0.60 - 0.80


Láminas de aluminio de costura 10

Chapas de aleación de Al-Mg-Mn.

0.70 - 1.20

Chapas de titanio zinc metal

0.60 - 0.80

6.Opciones de clips de aluminio:

De acuerdo con las diferentes estructuras y grosores, los clips de aluminio para los sistemas de techos con costura vertical serán de diferentes tamaños. Combinados con el uso de la placa aislante de los clips, pueden prevenir el fenómeno de la condensación del techo. Al mismo tiempo, pueden evitar la Reacción electroquímica, causada por el contacto directo de diferentes materiales metálicos.


Teniendo en cuenta las propiedades físicas:

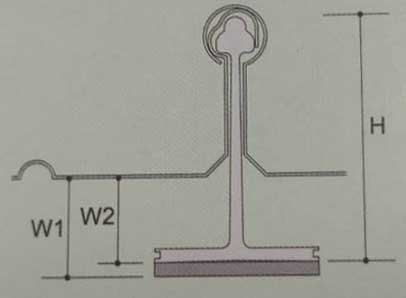

Tipo de clip

H (mm)

W1 (mm)

W2 (mm)

Diagrama esquemático

T50

100

45

50


11-Sistema de techo con costura fija --- Diagrama de bloqueo esquemático

T70

120

70

75

T100

140

95

100

T150

185

145

150

T170

200

170

170

T200

225

195

200

Nota:La altura de los clips solo se utiliza para la densidad de lana de roca o lana de hierba ≤ 80 kg / m³.


Tabla de rendimiento de contacto directo de diferentes materiales metálicos:

Metal

Alabama

Pb

Cu

Zn

Inoxidable
acero

Zinc
acero

Alabama

Pb

Cu

Zn

Acero inoxidable

Acero zinc

Nota:"△" significa "contacto directo"; "▲" significa aislamiento requerido.

7.Clips de aluminio consejos de espaciado:

De acuerdo con las diferentes condiciones climáticas regionales, las condiciones de carga y las diferentes alturas de los edificios, podemos determinar el espaciado de los rodamientos. Se recomienda que el control del rodamiento se encuentre dentro del siguiente rango de uso.

Tipo de panel

Espesor
(mm)

Carga de nieve (KN / m²)

Carga de viento (0.55 KN / m²)

Altura del edificio

0.75

1.00

1.25

Area Central

Área fronteriza

Area Central

Área fronteriza

Area Central

Área fronteriza

Yx65-300

0.8

2.50

2.40

2.20

2.20

2.50

2.00

1.40

1.80

1.25

0.9

3.15

2.90

2.60

2.80

2.00

2.50

1.50

2.20

1.25

1.0

3.70

3.40

3.15

3.15

2.50

3.05

1.70

2.20

1.25

1.2

3.80

3.60

3.35

3.30

2.75

3.05

1.70

2.20

1.25

YX65-400
YX65-430
YX65-500

0.8

2.50

2.30

2.00

2.00

1.55

1.80

1.20

1.60

1.00

0.9

2.95

2.75

2.50

2.60

1.70

2.30

1.30

1.70

1.00

1.0

3.45

3.20

3.00

3.00

2.15

2.50

1.40

1.85

1.00

1.2

3.70

3.40

3.10

3.15

2.25

2.50

1.40

1.85

1.00

Nota:

1, la fuerza real debe ser calculada,Según las condiciones naturales locales del edificio., luego vuelva a verificar y confirmar;

2, los datos anteriores solo están disponibles para láminas de metal de aleación de Al-Mg-Mn.


8.Notas de consulta:

Es mejor tener un dibujo, así podríamos tener nuestros ingenieros para revisar su dibujo y ofrecerle nuestro consejo.
