Hojas de cubierta de acero corrugado galvanizado para losa de concreto

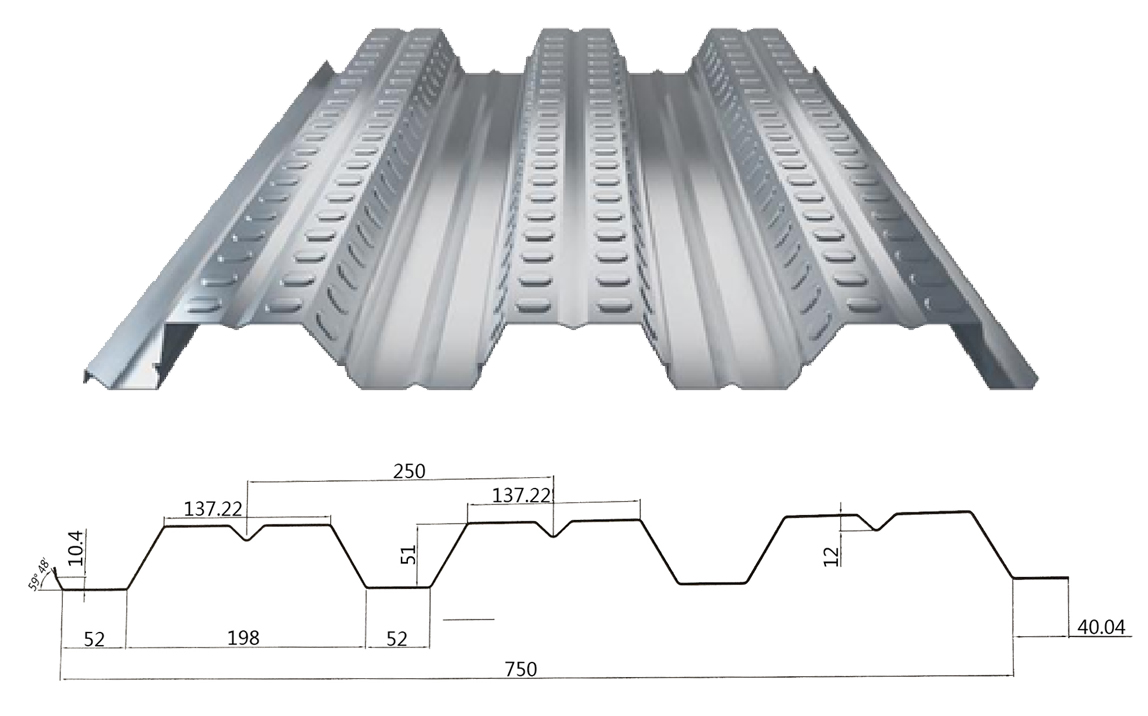

YX51-250-750 es un tipo de planchas Bondek para edificios de varios edificios, también llamado tarima de piso de acero o losa Bondek. Nuestras planchas compuestas de calidad cuentan con un conjunto completo de soporte técnico.

Cantidad:
  • YX51-250-750
  • Yumi steel
  • 72104900

1.Descripción de la cubierta de acero:

Las hojas para pisos también se conocen como plataforma de acero perfilada, cubierta de metal, cubiertas de techo, etc. El nombre más antiguo de bondek se llama plataforma de acero corrugado, y todas las hojas de pisos de acero que están prensadas y formadas por una prensa de platina y se denominan colectivamente .La losa del piso está hecha de chapa de acero galvanizada por laminación en frío, y su sección transversal es en forma de V, en forma de U, trapezoidal o similar. Se utiliza principalmente como plantilla permanente y también puede seleccionarse para otros fines. Las primeras láminas compactas de acero compactado se utilizaron principalmente como paneles de techo del techo de la fábrica, seguidas de las planchas de acero perfiladas utilizadas para los pisos y clasificadas gradualmente como planchas de suelo. YX51-250-750 es un tipo de cubierta de piso de compuesto típico, aquí presentaremos más sobre este modelo.


2.Especificaciones del producto y propiedades seccionales:


Espesor
(mm)

Peso
(KG / M²)

Yo (cm4/metro)

Yo (cm3 / m)

0.75

8.37

47.67

23.19

1.00

10.47

59.56

28.59

1.20

12.56

71.44

34.51


3.Estándares de material de cubierta de techo:

El material de las hojas para pisos es de chapa de acero estructural recubierto con zinc (galvanizado) con una superficie puntiaguda. Aquí le ofrecemos una lista estándar para su referencia. Para el revestimiento de zinc, podemos fabricar desde 120 g / m² hasta 450 g / m².

Normas de acero

Fuerza de rendimiento (MPa)

Resistencia a la tracción (N / mm²)

Q235

≥235

215

Q345

≥345

300

G500

≥500

520

G550

≥550

550

4.Aplicación del sistema Deck:

El sistema de cubiertas de acero se usa popularmente en todos los edificios de varios pisos, como el centro financiero, el edificio de oficinas, el salón de exposiciones, los teatros, etc.


5.Características de las cubiertas compuestas:

1, las hojas de cubierta de piso de tipo abierto pueden cumplir los requisitos de construcción rápida de la estructura de acero principal, y pueden proporcionar una plataforma de trabajo firme en poco tiempo. La placa de acero del tipo de presión se puede colocar en el piso de varias capas, y la losa de hormigón se puede verter por capas;

2, en la etapa de uso, el piso se utiliza como nervadura de tracción del piso de concreto, lo que también aumenta la rigidez del piso y ahorra la cantidad de acero y concreto;

3, el modo de prensado de las hojas de la cubierta maximiza la fuerza de unión entre la placa inferior y el concreto, y hace que las dos formen un todo, refuerzan las costillas, de modo que el sistema de la placa de apoyo tenga una alta capacidad de carga;

4, En condiciones de voladizo, el piso solo se utiliza como plantilla permanente. La longitud del voladizo se puede determinar de acuerdo con las características de la sección transversal del piso. Para evitar que la placa voladiza se agriete, el refuerzo negativo debe instalarse en el punto de soporte de acuerdo con el diseño del ingeniero estructural.


6.Tablas de span para referencia:





Deflexión limitada = L / 130

Tipo span

Peso compuesto (kg / m²)


Palos individuales (mm)


Dos vanos (mm)


Tres vanos (mm)


Losa THK (mm)

Bondek THK (mm)

100



0.75

179.86

2140

2400

2470

1.00

183.58

2260

2560

2630

1.20

184.30

2330

2730

2740

110



0.75

198.74

2100

2350

2440

1.00

201.74

2200

2520

2570

1.20

203.65

2290

2680

2690

120



0.75

219.60

2040

2310

2400

1.00

221.69

2150

2470

2530

1.20

223.79

2240

2630

2640

130



0.75

244.60

1980

2260

2330

1.00

246.69

2090

2420

2460

1.20

248.79

2180

2580

2570

140



0.75

269.60

1930

2220

2280

1.00

271.69

2040

2380

2400

1.20

273.79

2130

2530

2510

150



0.75

294.60

1890

2180

2230

1.00

296.69

2000

2340

2350

1.20

298.79

2090

2480

2460

Nota:Estos datos corresponden al modelo YX51-250-750 y se basan en los estándares de acero de China Q345. Si tiene algún otro dato de estándares de acero necesario, contáctenos, gracias.

7.Bondek cargando VS. Grado de resistencia del concreto:

Grado de resistencia del hormigón

Altura del suelo (mm)

Espesor de Bondek (mm)

Mr (KNm)

Grado de resistencia del hormigón

Altura del suelo (mm)

Espesor de Bondek (mm)

Mr (KNm)

C25


















100



0.75

22.35

C30


















100



0.75

23.07

1.00

26.61

1.00

27.73

1.20

30.34

1.20

31.95

110



0.75

25.12

110



0.75

25.92

1.00

29.90

1.00

31.16

1.20

34.09

1.20

35.89

120



0.75

28.22

120



0.75

29.12

1.00

33.60

1.00

35.01

1.20

38.30

1.20

40.33

130



0.75

31.42

130



0.75

32.32

1.00

37.60

1.00

39.01

1.20

43.10

1.20

45.13

140



0.75

34.62

140



0.75

35.52

1.00

41.30

1.00

43.01

1.20

47.90

1.20

49.93

150



0.75

37.82

150



0.75

38.72

1.00

45.60

1.00

47.04

1.20

52.70

1.20

54.73

Nota:Estos datos son para el modelo YX51-250-750 y se basan en los estándares de acero chinos Q345. Si tiene otros datos de estándares de acero necesarios, contáctenos, gracias.

8.Notas de instalación:

1.Antes de la instalación, solicite que se complete y entregue la hoja de plataforma de pisos en orden, de acuerdo con el plan del proyecto. Todas las hojas de bondeck deben ser transportadas en lotes al sitio, ordenadas, suspendidas en la parte inferior y colocadas en el Haz principal. Los bloques se colocan y se usan manualmente de cerca a lejos para garantizar un enganche recto y superpuesto continuo.

2, Después de la inspección de calidad, cuando la viga principal de esta capa se instala correctamente, se puede izar en el piso. El comando es colgar la plataforma de acero corrugado en la ubicación designada, colocar las hojas de la plataforma e instalar el sellado exterior Placa, finalmente soldar la cubierta del piso.

3. Antes de colocar cubiertas metálicas de concreto, la suciedad en la parte superior de la viga secundaria debe limpiarse para evitar la acumulación de humedad o agua para garantizar la calidad de la soldadura del espárrago en el siguiente proceso.

4. Al colocar la losa de piso, debe comenzar desde la línea de inicio del dibujo de construcción y moverse a lo largo de la posición de instalación de la tabla para asegurar las losas horizontales y verticales después de la colocación.

5, Utilice las costillas hembras como borde de inicio y el diseño de acuerdo con el diagrama de diseño. Las hojas de la plataforma del piso se usan de un extremo al otro, y la última pieza se usa como placa de ajuste porque el ancho de la viga es Diferentes, pero los lados deben soldarse planos en la viga. Si hay un valor de diferencia, se ajusta el ancho del círculo.
