Paneles sándwich de acero ignífugos de lana de roca de 50 mm

Los paneles sándwich Rockwool también se conocen como paneles sándwich ignífugos, debido a su excelente rendimiento resistente al fuego. Con las coloridas láminas de acero, los paneles aislados de lana de roca se pueden aplicar en diferentes tipos de edificios.
Cantidad:
  • 950/1000/1100/1150

  • Yumi steel

  • 72104900

1.Instrucción del producto:

UNA)Descripción de las hojas de superficie:

Las hojas de superficie de los paneles compuestos de lana de roca podrían ser hojas de acero PPGI, hojas de acero PPGL. La diferencia entre ellas es PPGI es prepintado de acero galvanizado y PPGL está prepintado con acero Al-Zn 55%, por favor tome nota de esto. Consulte la gama de materiales en la siguiente tabla:

Espesor:

0.30-0.70mm

Recubrimiento de zinc o Al-Zn:

40-275g / m²

Estándares de acero:

(Si hay otras normas, por favor indique).

Q235 / 345

(Normas de China GB)

Recubrimiento superior:

22-25μm

Revestimiento inferior:

7-10μm

Tipo de revestimiento:

PE, PVDF, HDP, SMP, etc.

Color regular:

Blanco / azul marino / gris DK/ Gris astilla / Gris plata blanco / Gris hierro

Color especial:

Podría ser personalizado


SEGUNDO)Descripción del material del núcleo:

Rockwool es un material de núcleo a prueba de fuego nivelado para paneles tipo sándwich, pero este tipo de material le teme al agua, así que no importa.En la producción, entrega o instalación, todos debemos tomar nota del problema de impermeabilidad del material de lana de roca. Nuestro grosor para lana de roca es de 50, 75, 80, 100, 150, 200 mm y el rango de densidad es de 80 a 150 KG / M³.


DO)Especificación:

ProductoNombre:

50mmlana de roca paneles sándwich

Espesor de la chapa de acero:

0.30-0.70mm

Lana de roca espesor:

50mm

Lana de roca densidad:

80-150KG / M³

Ancho efectivo:

950/ 1150mmpara panel de pared;

960mm para panel de techo.

Longitud


No más que 5.9 medidores para contenedor de 20 pies;

No más que 11.9 Metros para contenedor de 40 pies.

Nivel de resistencia al fuego:

A1


RE)Garantía material:

Nuestras planchas de acero que cooperan son acero Bao, acero Shougang, acero Guanzhou, acero Yieh Phui, etc. La materia prima de Rockwool es nuestra fábrica de filiales.

¿Qué efectos en la vida útil del panel?

1)Marca de acero: una buena marca de acero podría asegurar un buen recubrimiento de zinc y color, que evite la decoloración del color;

2)Debe elegir el tipo de recubrimiento adecuado para su proyecto, de acuerdo con las características climáticas locales;

3)Necesidad de realizar inspecciones periódicas y mantenimiento cada 6 meses.


MI)Características del producto:

1)Bueno Aislamiento acústico y absorción acústica.;

2)miPropiedades termales excelentes;

3)Nivel A1resistente al fuego propiedades;

4)Excelente y adecuado para uso al aire libre;

5)miasyinstalación.


F)Tolerancias materiales:


Longitud:Si la longitud es de ≤3 metros, + / - 5 mm;

     Si longitud > 3 metros, + / - 10mm.

Anchura:+/- 3mm

Espesor de la chapa de acero:+/- 0.02mm

Grosor del panel:+ -2mm

2.Montaje del producto:

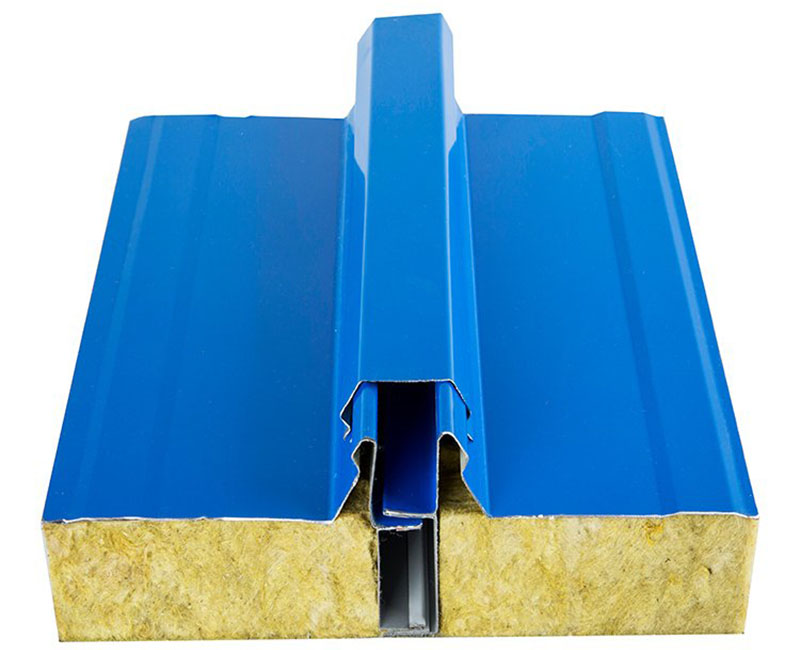

Manera conjunta para paneles sándwich de techo:

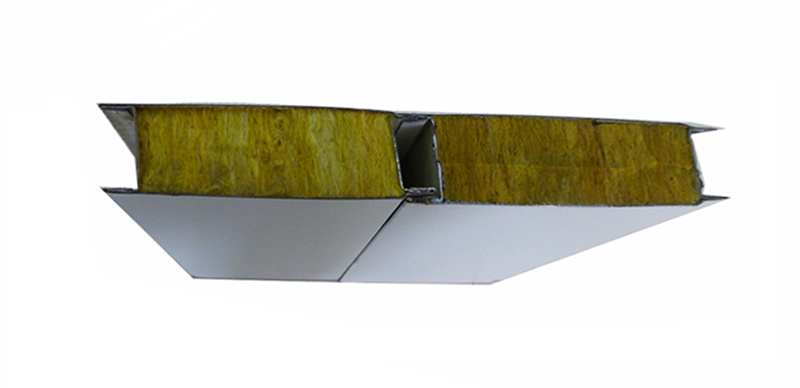

Manera conjunta para paneles sándwich de pared:

Pasos de montaje:

 Ucantar tornillos autoperforantes adjuntarSandwich Paneles a la estructura. o armaduras de techo;

 Para la instalación de paneles de pared metálicos.El corte superior, inferior y transversal.piezas para compuesto panelesdebiera ser terminó con Umarcos de sección;

 Fo paneles sándwich de pared instalación en esquina, aluminio perfiles de esquinadebiera ser adjunto aambos esquinas interiores y exteriores;

 En cuanto a pared aislante.instalación exterior, nosotrosasesorarpara proteger la parte superior deSandwichPaneles con perfiles de lluvia., también necesito Selle las costuras entre los perfiles inferiores y Sandwich paneles;

 Para los paneles tipo sándwich del techo, es necesario instalarlos desde el exterior, e instalar los paneles uno por uno y colocar tornillos automáticos;

 Para la instalación de los paneles del techo, instale primero el alero intermitente, luego los destellos de cumbrera.

3.Datos técnicos del panel:

UNA)Valor de amortiguación de sonido:

Paneles sándwich de lana de roca Valor de amortiguación de sonido

Espesor del material del núcleo (mm)


Índice de reducción de sonido (dB)


Factores de adaptación del espectro.

C (dB)

Ctr (dB)

50

30

-1

-4

75

31.5

-2

-4

100

34

-2

-4

150

35

-3

-5

Nota: Estos datos se basan en el espesor del acero de 0.40-0.50 mm y la densidad de la lana de roca 100 KG / M³.





SEGUNDO)Panel de peso teórico:

Paneles sándwich de lana de roca Peso teórico

Tipo de panel

Espesor de acero

Densidad de lana de roca

Peso del panel / M²

Paneles sandwich de pared 50mm








0,40 mm


80 KG / M³

10.28

100 KG / M³

11.28

0.50 mm


80 KG / M³

11.85

100 KG / M³

12.85

0.60 mm


80 KG / M³

13.42

100 KG / M³

14.42

0.70 mm


80 KG / M³

14.99

100 KG / M³

15.99

Paneles sandwich de techo de 50mm








0,40 mm


80 KG / M³

10.91

100 KG / M³

11.91

0.50 mm


80 KG / M³

12.64

100 KG / M³

13.64

0.60 mm


80 KG / M³

14.36

100 KG / M³

15.36

0.70 mm


80 KG / M³

16.09

100 KG / M³

17.09

Observación: Para otros grosores, contáctenos para más detalles, gracias.





DO)Coeficiente de transmitancia térmica (valor U):

Espesor del panel(mm)

50

75

100

150

U (W / m² · K)

0.78

0.58

0.41

0.28

RE)Coeficiente de resistencia térmica (valor R):

Espesor del panel(mm)

50

75

100

150

R (m² · K / W)

1.28

1.76

2.44

3.57


4.Embalaje y amp; Descarga:

Embalaje:

Aconsejamos elegir el tipo de paquetes, de acuerdo con su deserción, clima local y tiempo de almacenamiento.

1)Si su país necesita un envío a largo plazo desde China,Es mejor empacar paneles sándwich en paquetes y cubrirlos con película de PVC, para hacer que el panel sea a prueba de humedad;

2)Si su clima local no es bueno, también nos exigen empacar los paneles en paquetes y cubrirlos con una película de PVC o usar cinta selladora para sellar todos los extremos de los paneles sándwich;

3)Si su tiempo de almacenamiento será de más de 15 días, solicite que empacemos los paneles en paquetes y los cubramos con una película de PVC o que utilicemos cinta de sellado para sellar todos los extremos de los paneles sándwich.

Descarga:

1)Para evitar daños en la parte superior o inferior de los paquetes de paneles compuestos, se debe tener en cuenta la longitud de los paquetes y su posibilidad de doblar, cuando se utiliza una carretilla elevadora para descargar paneles sándwich;

2)METROAsegúrese de que las horquillas sean lo suficientemente anchas y largas para sostener todos los paneles.


5.Mantenimiento del panel:

Nuestras hojas de superficie de paneles sándwich están hechas con hojas de metal, por lo que requiere mantenimiento. Por lo menos 1 año 1 vez para el mantenimiento, especialmente el panel utilizado como parte externa (pared externa y techo).

También se recomienda hacer una limpieza regular en el techo y prestar especial atención a la zona que podría facilitar la lluvia o el estancamiento del agua, a fin de que los paneles sándwich de metal tengan una larga duración.

Si encuentra algún problema en el panel en el sitio, le damos la bienvenida para conversar con nosotros, haremos nuestro trabajo de posventa por usted.
