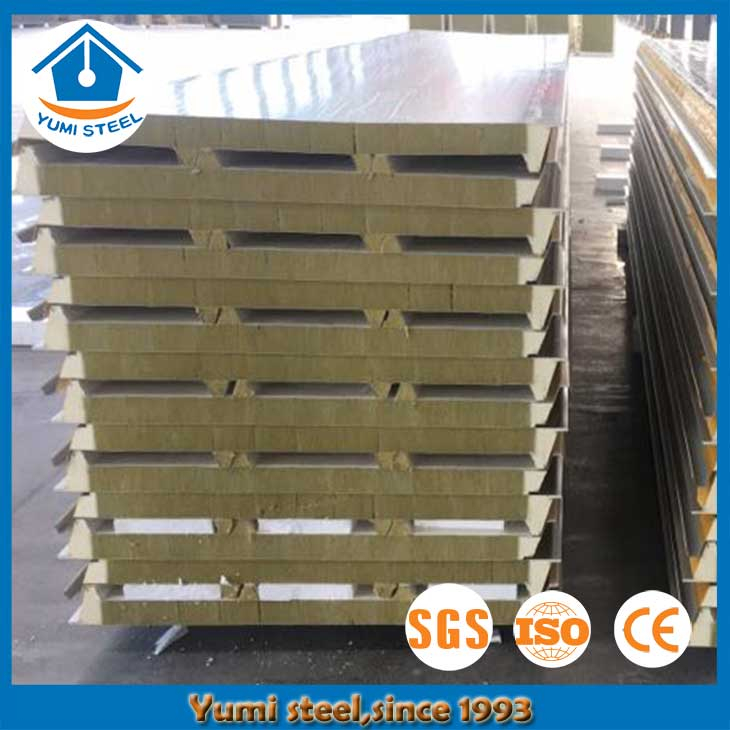

Paneles sándwich de lana de roca con aislamiento acústico de poliuretano de 60 mm de espesor para techo

Los paneles sándwich de lana de roca de sellado acústico de poliuretano para techo de 60 mm es lo que desarrollamos recientemente, y estos paneles acústicos ya se enviaron a Chile. Y estos paneles absorbentes de sonido podrían alcanzar Rw = 36dB de rendimiento de aislamiento de sonido en el aire.
MOQ: 1500M².
Cantidad:
  • 1000

  • Yumi steel

  • 72104900

Paneles sándwich de lana de roca con aislamiento acústico de poliuretano de 60 mm de espesor para techo

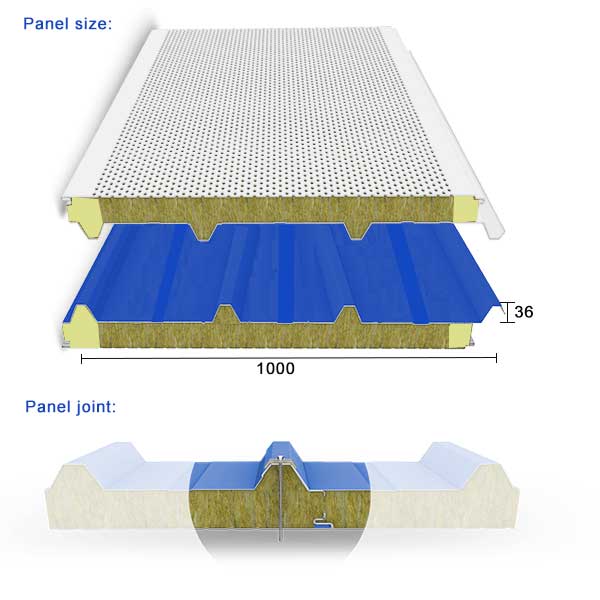

1, instrucción de tipo de panel acústico:

01-Acústico-Panel-techo-tipo-detalles

Ancho efectivo del panel:

1000 mm

Espesor de la chapa de acero:

0.40 ~ 0.70 mm

Grosor del panel:

60 mm

Densidad de lana de roca:

80 ~ 150 KG / M⊃3;

Color regular:

Gris blanco, Azul mar, Gris astillada, Gris Dk, Gris hierro

Color especial:

Según RAL o personalizada

Limitación de longitud:

Max 5.9m para 20FT;

Max 11.9m para 40FT.

Referencia de Rw (dB):

30 ~ 37dB, de acuerdo con el espesor del acero y amp; densidad de lana de roca

Manera conjunta:

Se podían ver tornillos


2, video del sitio de producción del panel acústico:


3, datos técnicos del panel acústico para la referencia:

1) Rendimiento de aislamiento:

Material del núcleo

Nivel de fuego

Espesor del panel

Conductividad térmica (λ)

valor de U

W / m⊃2;.K

Lana de roca

A1
Según GB / T 23932-2009

50

0.036 W / m.K

0.68

60

0.58

80

0.44

100

0.35

150

0.24

Nota: Esto se calcula en base al espesor de la chapa de acero: 0.50mm.

2) Capacidad de carga:

Espesor del panel

Espesor de chapa de acero para ambos lados.

Peso del panel

Tipo span

Distancia del tramo

1000

1500

2000

2500

3000

Kg / m⊃2;

mm

Capacidad de carga máxima kg / m⊃2;

50

0.50 mm

14.3

lapso continuo

695

518

408

328

260

Lapso múltiple

708

531

411

329

262

60

15.3

lapso continuo

805

532

416

351

282

Lapso múltiple

813

542

422

352

285

80

17.3

lapso continuo

833

548

429

360

292

Lapso múltiple

840

560

435

364

295

100

19.3

lapso continuo

851

562

436

368

298

Lapso múltiple

857

570

442

372

299

150

24.3

lapso continuo

878

578

448

377

303

Lapso múltiple

882

583

453

380

305

Nota: Esto se calcula en base a los estándares de acero Q235, y la densidad de la lana de roca es de 100 KG / M⊃3;.

3) Detección de índice de reducción de sonido y grados de rendimiento de aislamiento de sonido:

02-60mm-acústico-rock-lana-techo-panel-prueba-datos

Frecuencia central de 1/3 octava (HZ)

Frecuencia

100 (HZ)

125

160

200

250

315

400

500

Promedio R (dB)

29.5

30

35.5

33

24.5

33.5

34.5

34.5

Frecuencia central de 1/3 octava (HZ)

Frecuencia

630

800

1000

1250

1600

2000

2500

3150

Promedio R (dB)

35

37.5

39

39.5

43

41.5

42.5

43.5

Índice de reducción de sonido

Rw (C; Ctr) = 36dB

Nota: esta prueba se basa en el grosor del panel: 60 mm, densidad de lana de roca: 120 kg / m⊃3;, el grosor externo de la lámina es de 0,75 mm y el grosor interno de la lámina es de 0,50 mm.


4, aplicación de paneles acústicos y ventajas:

Los paneles de insonorización pueden controlar y reducir el ruido en los edificios industriales a través de su aislamiento de lana de roca y su superficie perforada, luego podrían crear un espacio cómodo en el gimnasio y el cine al garantizar un aislamiento acústico perfecto. También para los edificios industriales o centrales eléctricas que necesitan sonido. aislamiento.

Las ventajas clave de los paneles sándwich de lana de roca acústica:

☆ función a prueba de fuego nivel A1;

☆ excelente aislamiento acústico;

☆ Buen aislamiento térmico.

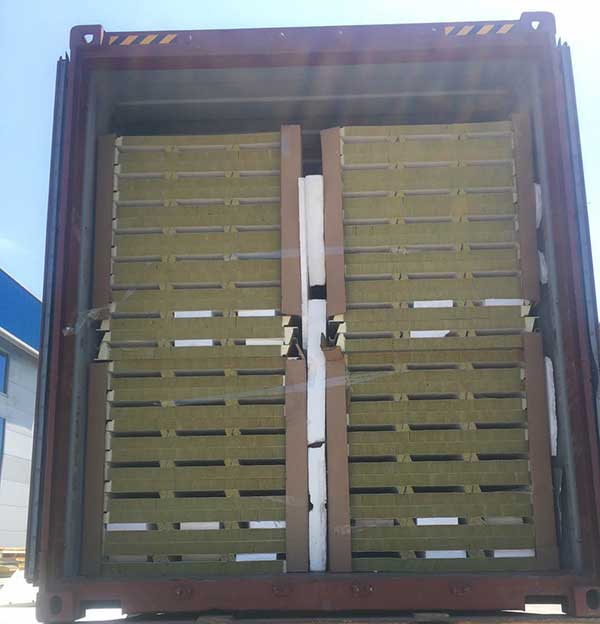

5, embalaje y amp; Cargando:

Todos los paneles tipo sándwich tienen películas de PVC en la superficie para proteger, y con el extremo de sellado del borde del panel para evitar que se estrellen. Luego, los paneles se empaquetarán en paquetes y luego se cargarán en los contenedores.

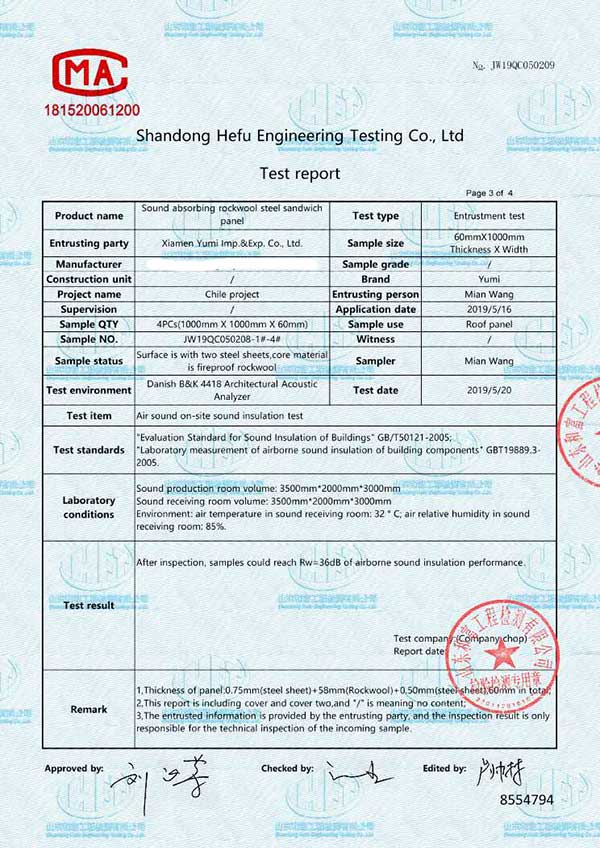

6, informe de prueba de paneles de techo de insonorización:


7, otras notas:

1)Una vez que los materiales llegan al sitio, verifique cuidadosamente la cantidad de cada artículo y vea si ocurrió algún daño en el transporte, de acuerdo con la lista de entrega. Si descubrió algún daño en el panel o faltante, verifique si está indicado en la factura o no, también notifique inmediatamente al departamento de servicio correspondiente de Yumi Steel.


2)La pieza pequeña de material, por ejemplo, sujetadores, piezas de conexión y selladores, debe colocarse en un lugar seguro, es mejor bloquearla en caso de robo.


3)No utilice los guantes sucios para manipular e instalar paneles de pared y molduras de borde (tapajuntas), especialmente el material de galvalume y las molduras de borde, para evitar que aparezca suciedad en los paneles de pared y la superficie de las molduras de borde. Tiene efectos sobre la estética.


4)Todas las piezas que necesitan selladores deben limpiar la superficie del accesorio para asegurarse de que haya una buena adherencia en el color del acero. La junta de pegamento debe estar llena y densa para evitar fugas de agua.


5)Las películas de PVC en los paneles, quítenlas dentro de 3 a 4 meses, después del envío. De lo contrario, tendrá una reacción química y será muy difícil de despegar.


6)Durante el proceso de instalación, el panel de pared puede dañarse por colisión y fricción con el andamio, la columna, la pared de ladrillo, etc. Por lo tanto, tenga cuidado con este punto.


7)Durante el proceso de corte en sitio del panel de pared, la superficie inferior de la máquina de corte no debe estar en contacto directo con la superficie de acero del color. Es mejor acolchado con contrachapado delgado en el panel, luego cortar. Las rebabas en el extremo de corte necesitan para ser eliminado e instalado a tiempo.


8)Los restos de hierro se generan después de cortar y perforar los orificios, y estas limaduras de hierro en la superficie del panel deben limpiarse. Estas chatarra de hierro deben limpiarse a tiempo y no deben dejarse durante la noche. Las limaduras de hierro pueden oxidarse en un ambiente húmedo. Se verifica que las manchas de óxido se eliminan después de que se forma la superficie del tablero, y la superficie de pintura o incluso el sustrato pueden dañarse por un largo tiempo. De manera similar, otras cabezas de acero de color de corte, barras de hierro tiradas por acero de aleación de aluminio Las uñas, etc. deben limpiarse a tiempo.


9)Una vez finalizado el trabajo de instalación diario, todos los residuos que quedan en el sitio se deben limpiar.
