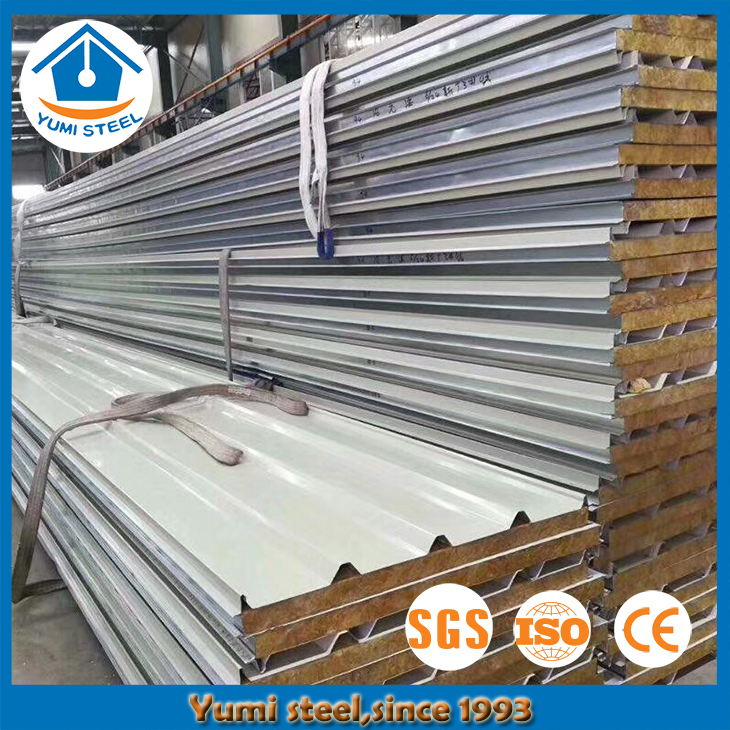

Paneles sándwich de techo de lana de roca de nivel A1 de 50 mm de resistencia al fuego

Los paneles de techo de sándwich de lana de roca son resistentes al fuego de nivel A1, que también es la característica principal de los paneles de sándwich de lana de roca. El cliente que requiera una función ignífuga de alto nivel puede elegir este panel.
Cantidad:
  • 950/1000/1100/1150

  • Yumi steel

  • 72104900

1.Información básica:

1)Instrucción del producto:

Los paneles tipo sándwich con techo de lana de roca de 50 mm consisten en dos láminas exteriores (láminas de acero / aleación de aluminio, acero inoxidable) con material de lana de roca entre ellas. El material del núcleo de lana de roca podría proporcionar un rendimiento térmico, de aislamiento térmico y de no combustión.

2)Descripción del material:

Material

Rango de espesor

Tipo de recubrimiento

PPGI

0.40-0.70mm

PE / SMP / HDP / PVDF

PPGL

0.40-0.70mm

PE / SMP / HDP / PVDF

Acero inoxidable 304

0.45-0.60mm

N / A

Hoja de aluminio

0.6-0.80mm

PE / SMP / HDP / PVDF

3)Especificaciones del producto:

Nombre del producto

Paneles sándwich de techo de lana de roca de tipo común

Paneles de techo de lana de roca de tipo australiano

Paneles de techo de sándwich de lana de roca de sellado de poliuretano

Grosor del material del núcleo:

50/75/100/150/200 mm

50/75/80/100/150/200 mm

50/75/100/150/200 mm

Ancho efectivo:

960 mm

950 mm

1000 mm

Rango de densidad:

80-150 KG / M³

Limitación de longitud:

20FT: ≤5.85m
40FT: ≤11.85m

Manera conjunta:


4)Opciones de color:

Color regular: gris blanco / gris plateado / gris plateado blanco / gris hierro / gris oscuro / azul marino.

Otras formas de color, consulte las muestras de color RAL y elija el sitio web de referencia de color RAL: https://www.ralcolor.com/


2.Aplicaciones:

Los paneles para techos Rockwool se utilizan como material de construcción de techos para edificios comerciales, edificios industriales, viviendas civiles, etc.

3.Datos técnicos:

1)Valor del coeficiente térmico "U":

Espesor del panel

50 mm

75 mm

100 mm

150 mm

200 mm

U (W / m² · K)

0.80

0.66

0.43

0.29

0.20

2)Valor del coeficiente térmico "R":

Espesor del panel

50 mm

75 mm

100 mm

150 mm

200 mm

R (m² · K / W)

1.25

1.52

2.33

3.45

5.00

3)Aislamiento acústico:

Espesor del panel

50 mm

75 mm

100 mm

150 mm

200 mm

Rw (dB)

31

33

34

35

38

Observación: este cálculo se basa en la densidad de lana de roca de 100 KG / M³.

4)Tablas de span:

Espesor del panel

Espesor de la lámina superficial

P = kg / m²

80.00

100.00

120.00

150.00

200.00

250.00

300.00

50.00

0.45-0.60mm

L = m

3.95

3.53

3.22

2.88

2.50

2.23

2.04

80.00

0.45-0.60mm

L = m

4.60

4.11

3.72

3.36

2.91

2.60

2.37

100.00

0.45-0.60mm

L = m

4.98

4.45

4.08

3.63

3.15

2.82

2.57

150.00

0.45-0.60mm

L = m

5.78

5.05

4.68

4.23

3.75

3.42

3.17



P = kg / m²

80.00

100.00

120.00

150.00

200.00

250.00

300.00

50.00

0.45-0.60mm

L = m

3.53

3.16

2.84

2.58

2.23

2.00

1.82

80.00

0.45-0.60mm

L = m

4.11

3.68

3.33

3.00

2.60

2.33

2.12

100.00

0.45-0.60mm

L = m

4.45

3.98

3.61

3.25

2.82

2.52

2.30

150.00

0.45-0.60mm

L = m

5.25

4.58

4.21

3.75

3.42

4.12

2.90


4.Embalaje del producto y amp; Cargando:

Para mantener la vida útil del panel sándwich, el producto no debe dañarse durante el embalaje, envío, descarga, almacenamiento y transporte. Durante el proceso de producción, la superficie de metal está protegida de rasguños con la película de polietileno. Sin embargo, se deben tomar precauciones adicionales al empaquetar el producto. El embalaje del producto de panel sándwich varía según el tipo de producto, el tipo y el grosor del núcleo de aislamiento y el tipo de vehículo seleccionado para el transporte. El número de paneles en el paquete se calcula en función de los cálculos de carga distribuidos del panel y los límites de los rodamientos del equipo que levanta el panel.

El paquete del panel sándwich está separado unos de otros por pines de EPS (poliestireno expandido). Estos pasadores proporcionan una distancia para evitar que los paneles entren en contacto entre sí, y la carretilla elevadora o la correa de grúa de la carretilla elevadora pueden entrar fácilmente entre los paquetes sin causar lesiones. Los sujetadores o bolsas de aire EPS también se colocan en el empaque del panel desde ambos lados para evitar la fricción y el vertido en la carretera.

Se puede utilizar una grúa o carretilla elevadora en el área de carga del cargador. Todos los bastidores laterales del vehículo que llega a la carga deben poder retirarse al cargar de lado. En la carga del mercado interno, el vehículo debe estar abierto, plano y en mal estado. Las cubiertas laterales y posterior deben cerrarse después del llenado. El vehículo debe tener 10 correas de trinquete. También se pueden utilizar soportes de plástico o madera de 15-20 cm de ancho para evitar que las correas de trinquete dañen los bordes y las juntas del panel. Además del embalaje estándar, se pueden colocar paletas de madera debajo del embalaje inferior para proteger a la grúa o carretilla elevadora del impacto.

5.Ventajas del producto y amp; escasez

Adelantos:

1)Excelente rendimiento a prueba de fuego: El proceso de producción de materia prima y la fórmula adoptada por el panel sándwich de lana de roca hacen que tenga un buen rendimiento a prueba de fuego. Las pruebas han demostrado que tiene una resistencia al fuego de más de 1000 ° C. Los paneles sándwich de lana de roca han sido aprobados por los departamentos estatales correspondientes.

2)La propiedad de aislamiento térmico es buena: El aislamiento térmico del panel sándwich de lana de roca se basa en la conductividad térmica de la lana de roca. Después del experimento, la conductividad térmica de la lana de roca es de 0.043w / m2, y la proporción correspondiente de material de núcleo de lana de roca se calcula por grosor;

3)El efecto de absorción de sonido y aislamiento de sonido es obvio: El panel sándwich de lana de roca tiene un efecto de reducción significativa en la transmisión de ruido y es especialmente adecuado para el lugar donde pasa el vuelo designado.

Escasez

Los paneles sándwich de lana de roca, debido a la naturaleza repelente al agua de sus propios materiales, hacen que los paneles sándwich de lana de roca se rompan cuando entran en contacto con el agua para la instalación, por lo que deben cubrirse a tiempo después de la producción, y la resistencia del paneles sándwich de lana de roca No es lo suficientemente bueno, si necesita una resistencia fuerte, entonces debe reforzar el grosor de la placa de acero para lograr el aumento de resistencia.
