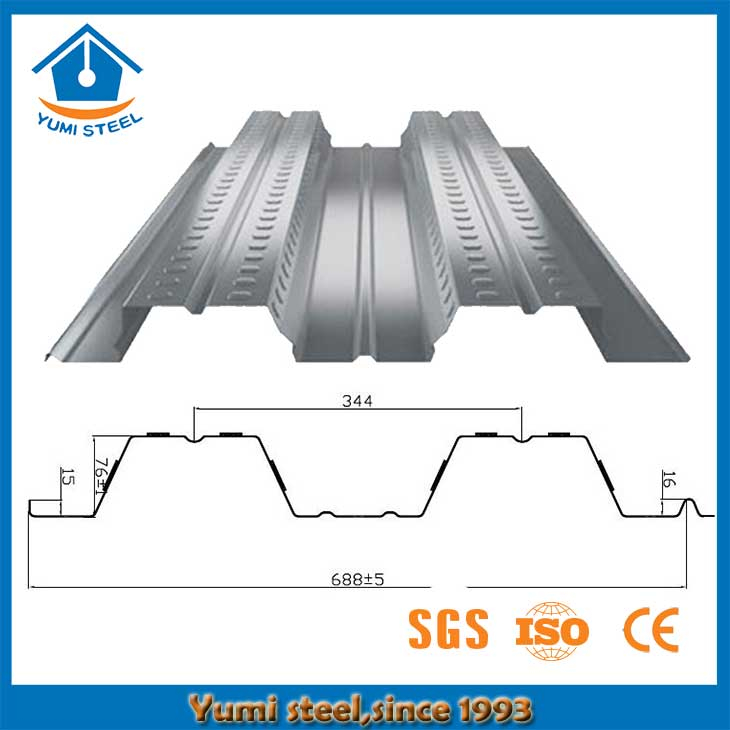

Piso de acero Comflor sin óxido para edificio de varios pisos

YX76-344-688 es una plataforma de acero de gran envergadura, que soporta el piso, y ampliamente utilizada en edificios altos. MOQ: 500 metros cuadrados.

Cantidad:
  • YX76-344-688
  • Yumi steel
  • 72104900

1.Información básica:

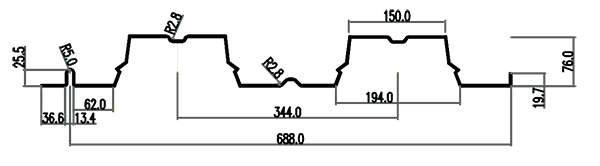

Dibujo de sección transversal:

Esta plataforma de metal tiene costillas altas y puede elegir con o sin relieve.

sección transversal de la cubierta de acero

Propiedades seccionales:

Espesor
(mm)

Límite de elasticidad
(Mpa)

Peso
(KG / M²)

Yo (cm4/metro)

Yo (cm3/metro)

0.80

345

9.53

119.5

28.54

1.00

345

11.80

148.2

35.68

1.20

345

14.10

180.1

42.83

Nota:Esto se calcula con los estándares Q345, también podemos calcularlo con G550.

Detalles del material:

Espesor :

0,75 ~ 1,50 mm

Material de acero:

Chapas de acero galvanizado de alta resistencia.

Estándares de materiales:

Q235, Q345, Q355, G550

Recubrimiento de zinc :

120 ~ 275 g / m²

Longitud

Máx. 5.9 metros para contenedor de 20 pies;

Max 11.9 metros para contenedor de 40 pies.

2. Capacidad máxima de flexión de losas compuestas y características de sección transversal de las cubiertas de acero perfiladas correspondientes:

Grado de resistencia del hormigón

Altura del piso (mm)

Espesor de Bondek (mm)

Señor (KNm)

Grado de resistencia del hormigón

Altura del piso (mm)

Espesor de Bondek (mm)

Señor (KNm)

Grado de resistencia del hormigón

Altura del piso (mm)

Espesor de Bondek (mm)

Señor (KNm)

C25

50

0.80

19.46

C30

100

0.80

20.07

C35

100

0.80

21.11

1.00

23.03

1.00

23.96

1.00

25.43

1.20

26.23

1.20

27.56

1.20

29.54

60

0.80

22.09

110

0.80

22.69

110

0.80

23.77

1.00

26.28

1.00

27.21

1.00

28.74

1.20

30.11

1.20

31.44

1.20

33.49

70

0.80

24.71

120

0.80

25.31

120

0.80

26.44

1.00

29.53

1.00

30.46

1.00

32.05

1.20

33.99

1.20

35.32

1.20

37.44

80

0.80

27.33

130

0.80

27.94

130

0.80

29.13

1.00

32.77

1.00

33.70

1.00

35.35

1.20

37.87

1.20

39.20

1.20

41.39

90

0.80

29.95

140

0.80

30.56

140

0.80

31.80

1.00

36.02

1.00

36.95

1.00

38.66

1.20

41.75

1.20

43.08

1.20

45.34

100

0.80

32.58

150

0.80

33.18

150

0.80

34.46

1.00

39.27

1.00

40.19

1.00

41.95

1.20

45.63

1.20

46.96

1.20

49.29

3.Ventajas de cubierta de acero:

Alta resistencia y durabilidad;

Ligero y fácil de construir e instalar;

Puede mejorar las deficiencias de las cubiertas tradicionales;

Fácil refuerzo, cableado, construcción de tuberías;

Amplias aplicaciones.

4. Aplicación de cubierta de acero:

La plataforma metálica se utiliza principalmente como soporte de piso en edificios con estructura de acero, como estaciones de ferrocarril, centros de exposiciones, centros logísticos, edificios comerciales de gran altura, estadios deportivos, etc.

5. Referencia del proyecto de cubierta de acero:

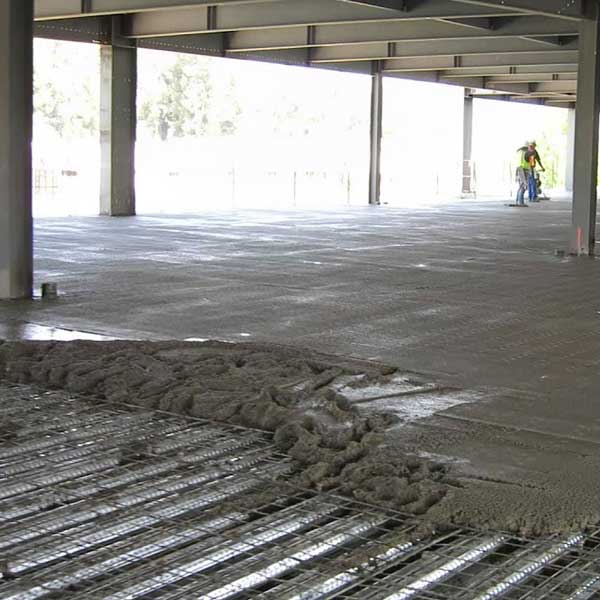

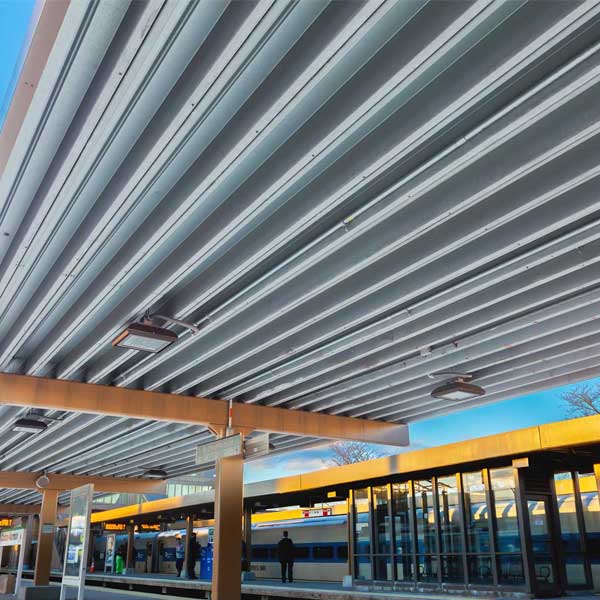

aplicación de cubierta de techocubierta de acero de alta resistencia bajo precio

6. ¿Por qué nosotros?

¿Que tenemos?

1. ISO 9001 / CE / SGS proveedor certificado;

2. Varias gamas de productos para sus elecciones;

3. Ofrecer recomendaciones profesionales a cada aspecto, ventas, ingeniero, tecnología, etc.

4. Aceptar alteración antes de la producción.

5. Almacenamiento suficiente y entrega rápida, cumpliendo diferentes requisitos.

Certificado de productos relacionados

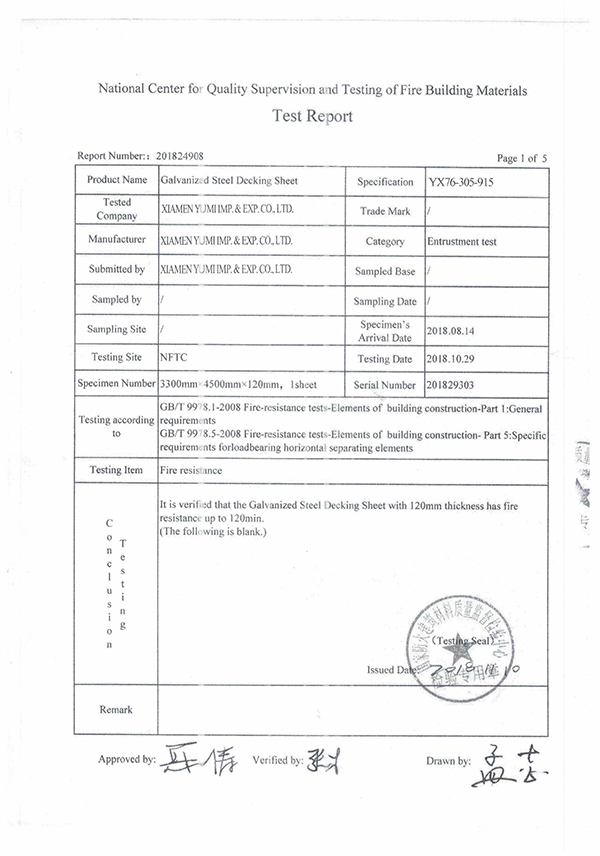

Informe de prueba a prueba de fuego: resistencia al fuego a 120 minutos.

Informe de prueba de fuego

Certificado de material: nuestras marcas cooperadas son todas las mejores marcas en China, Bluescope, Shougang, Yeih Phui, Guanzhou.

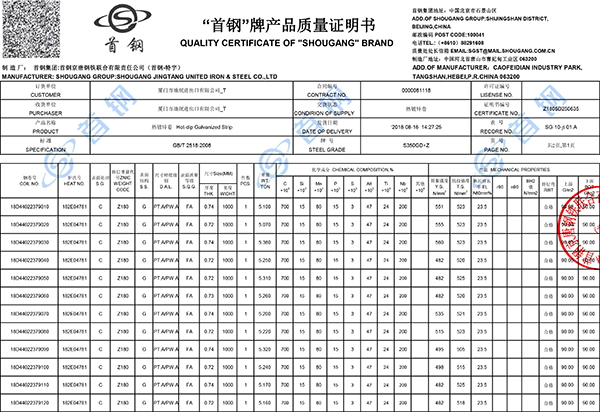

certificado de material de cubierta de acero

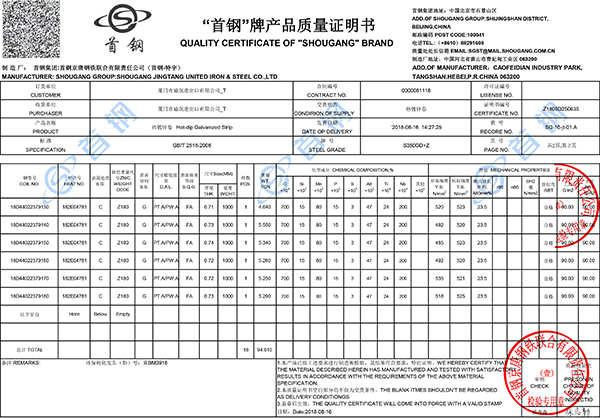

informe de molino de cubierta de acero
