1. ovvista de conjunto

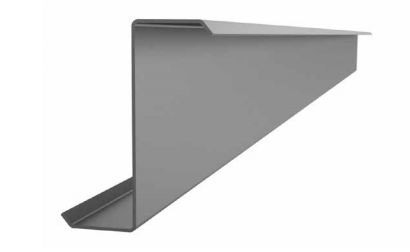

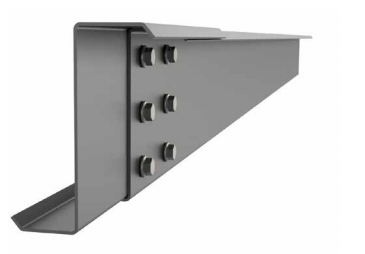

Las correas Z son materiales de construcción livianos y sin óxido, que se producen por laminación y se usan principalmente como correas de techo, pero también como vigas secundarias.
Las formas de perfil Z dirigidas particularmente a la optimización de los valores de capacidad de carga hacen que la relación peso / capacidad excepcionalmente favorable de estos elementos de construcción. Se puede producir en una variación infinita, desde el tipo de perfil más pequeño hasta el más grande posible, y en diferentes aspectos generales. alturas
2. Prodaplicación de uct:
Como correas de techo:Las correas Z se pueden usar en una disposición de tramo simple o doble, lo que es bueno para los sistemas con mangas y topes de compartimentos pesados. El diseño de la gama de correas metálicas Z puede garantizar la flexibilidad, de modo que se pueda unir bien a otros productos laminados en frío y corrugados. chapas de acero, también paneles sándwich de acero. Se utiliza a menudo en sistemas de techos con grandes pendientes.

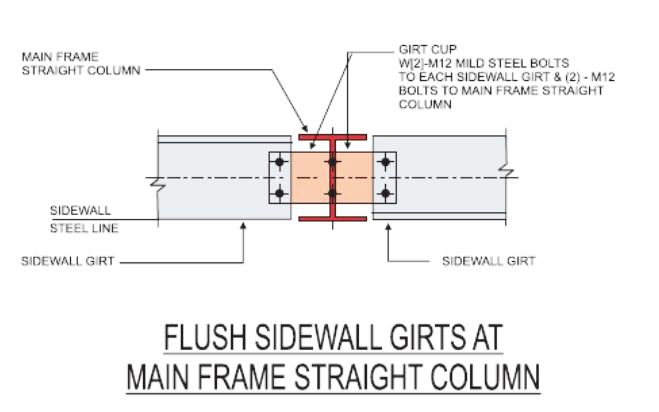

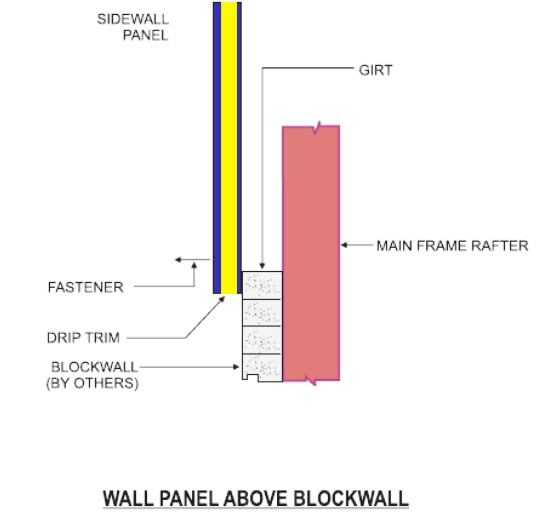

Como rieles laterales o rieles de laminado:Las secciones Z se podrían usar como rieles laterales para sujetar con revestimientos de paredes o paneles tipo sándwich u otros tipos de paredes, lo que simplifica el proceso de especificación y pedido.
3. Principal Herramientas para instalar correas Z:
En general, debe estar equipado con una máquina de corte, soldadora de CA normal, varilla de soldadura, teodolito, fuente de tinta elástica, cinta de 5 metros, grúa, carro, trampolín, brocha de hierro, imprimación rica en zinc, etc. Para obtener más instrucciones sobre el marco de acero Zee Instalación, no dude en contactarnos, contamos con un equipo de ingenieros para ofrecer un conjunto completo de información para su referencia.

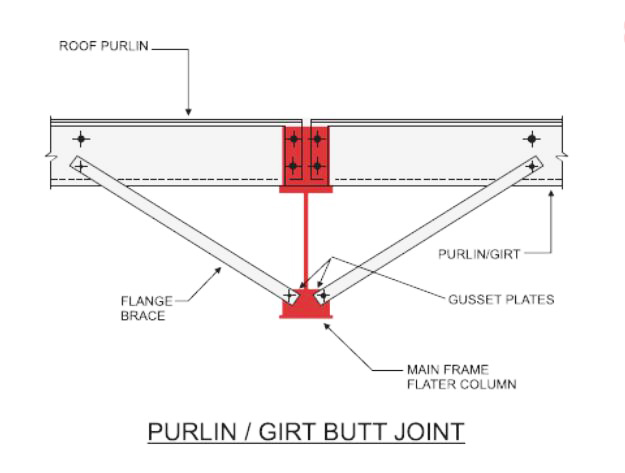

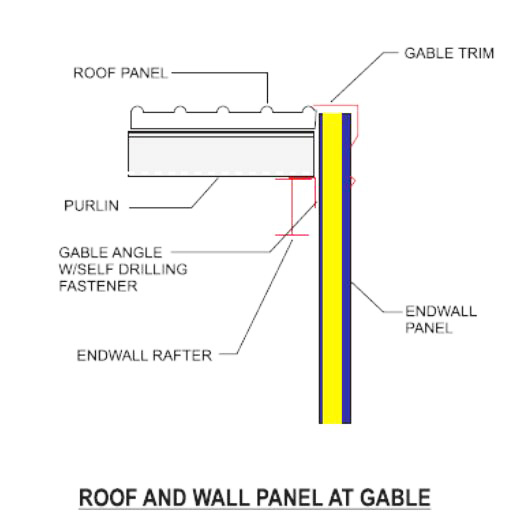

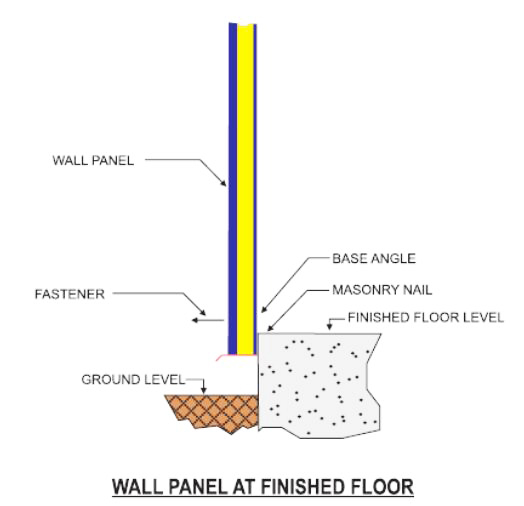

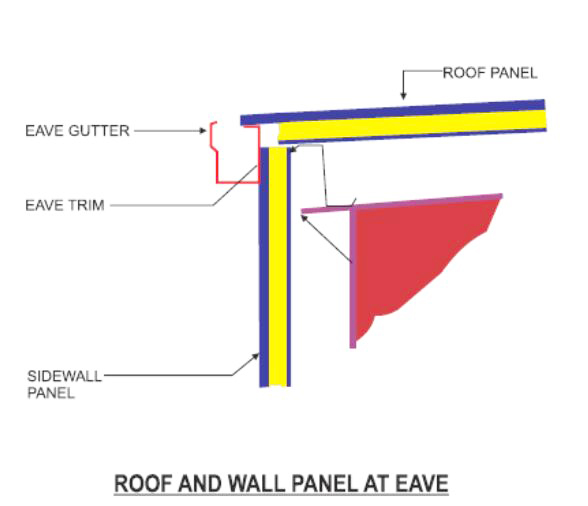

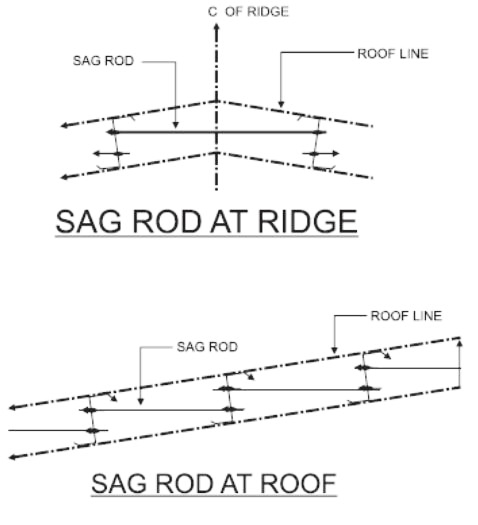

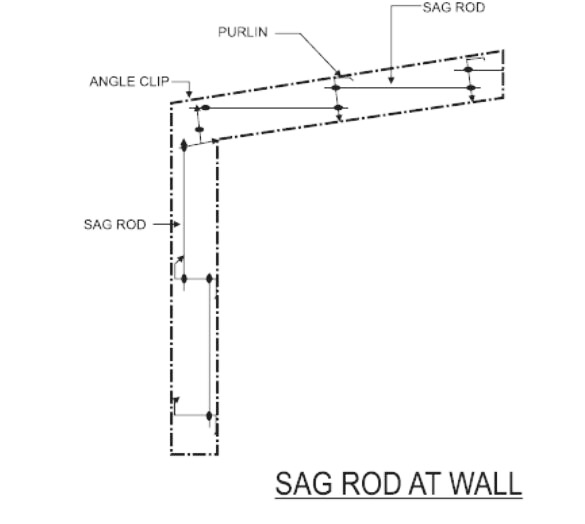

4. entoncesdetalles de la instalación de me purinas Z:
Para obtener más detalles sobre la instalación, le invitamos cordialmente a discutir con nosotros, nuestro equipo de ingenieros le ofrecerá asesoramiento profesional y le enviará los nodos de instalación.
5. Zee tamaño de las correas:
N º de Modelo.
| Detalles del tamaño | Espesor (mm)
| Agujeros de perforación
|
h | b-1 | b-2 | do |
Z140
| 140 | 55 | 55 | 20 | 1.7-3.0 | Podría ser perforado, según el requisito del cliente
|
140 | 53 | 57 | 20 | 1.7-3.0 |
Z160
| 160 | 53 | 57 | 20 | 1.7-3.0 |
160 | 55 | 55 | 20 | 1.7-3.0 |
Z180
| 180 | 63 | 67 | 20 | 1.7-3.0 |
180 | 57 | 63 | 20 | 1.7-3.0 |
Z 200 | 200 | 57 | 63 | 20 | 1.7-3.0 |
Z220
| 220 | 57 | 63 | 20 | 1.7-3.0 |
220 | 63 | 67 | 20 | 1.7-3.0 |
Z 250
| 250 | 63 | 67 | 20 | 1.7-3.0 |
250 | 68 | 72 | 20 | 1.7-3.0 |
250 | 73 | 77 | 20 | 1.7-3.0 |
6. CCantidad de carga del ontainer en metros:
Nombre del producto
| Detalles del tamaño | Espesor (mm)
| Contenedor de carga CANTIDAD (metros)
|
h | b-1 | b-2 | do |
Correa en forma de z
| 140 | 55 | 55 | 20 | 1.7
| 6459.86 |
140 | 53 | 57 | 20 | 6459.86 |
160 | 53 | 57 | 20 | 6043.10 |
160 | 55 | 55 | 20 | 6043.10 |
180 | 63 | 67 | 20 | 5352.46 |
180 | 57 | 63 | 20 | 5509.88 |
200 | 57 | 63 | 20 | 5203.78 |
220 | 57 | 63 | 20 | 4929.90 |
220 | 63 | 67 | 20 | 4803.49 |
250 | 63 | 67 | 20 | 4460.38 |
250 | 68 | 72 | 20 | 4356.65 |
250 | 73 | 77 | 20 | 4257.64 |
Correa en forma de z
| 140 | 55 | 55 | 20 | 2.0
| 5490.89 |
140 | 53 | 57 | 20 | 5490.89 |
160 | 53 | 57 | 20 | 5136.63 |
160 | 55 | 55 | 20 | 5136.63 |
180 | 63 | 67 | 20 | 4549.59 |
180 | 57 | 63 | 20 | 4683.40 |
200 | 57 | 63 | 20 | 4423.21 |
220 | 57 | 63 | 20 | 4190.41 |
220 | 63 | 67 | 20 | 4082.97 |
250 | 63 | 67 | 20 | 3791.33 |
250 | 68 | 72 | 20 | 3703.16 |
250 | 73 | 77 | 20 | 3618.99 |
Correa en forma de z
| 140 | 55 | 55 | 20 | 2.5
| 4392.71 |
140 | 53 | 57 | 20 | 4392.71 |
160 | 53 | 57 | 20 | 4109.31 |
160 | 55 | 55 | 20 | 4109.31 |
180 | 63 | 67 | 20 | 3639.67 |
180 | 57 | 63 | 20 | 3746.72 |
200 | 57 | 63 | 20 | 3538.57 |
220 | 57 | 63 | 20 | 3352.33 |
220 | 63 | 67 | 20 | 3266.37 |
250 | 63 | 67 | 20 | 3033.06 |
250 | 68 | 72 | 20 | 2962.52 |
250 | 73 | 77 | 20 | 2895.19 |
Correa en forma de z
| 140 | 55 | 55 | 20 | 3.0
| 3660.59 |
140 | 53 | 57 | 20 | 3660.59 |
160 | 53 | 57 | 20 | 3424.42 |
160 | 55 | 55 | 20 | 3424.42 |
180 | 63 | 67 | 20 | 3033.06 |
180 | 57 | 63 | 20 | 3122.27 |
200 | 57 | 63 | 20 | 2948.81 |
220 | 57 | 63 | 20 | 2793.61 |
220 | 63 | 67 | 20 | 2721.98 |
250 | 63 | 67 | 20 | 2527.55 |
250 | 68 | 72 | 20 | 2468.77 |
250 | 73 | 77 | 20 | 2412.66 |
Observación: No importa el contenedor de 20 o 40 pies, todos pueden cargar hasta 25 toneladas. |
7. FAQ:
1) ¿Cuál es el embalaje para las correas de metal Z?
Por lo general, se envasa en paquetes con tiras de acero para asegurar que la calidad del producto no se vea afectada por los choques.
2) Si tenemos un requisito de soporte técnico, ¿podrías hacer eso?
Tenemos un equipo de ingenieros profesionales aquí para ofrecer un conjunto completo de soporte técnico, que incluye la hoja de datos de Z purlins, instrucciones de instalación, etc. No dude en solicitar nuestro soporte para esto.
3)¿Cómo podemos ponernos en contacto con usted?
Por favor, deje un mensaje en esta página del producto o envíenos un correo electrónico aadmin@yumisteel.com . Gracias.
