1.Instrucción de Bondek:

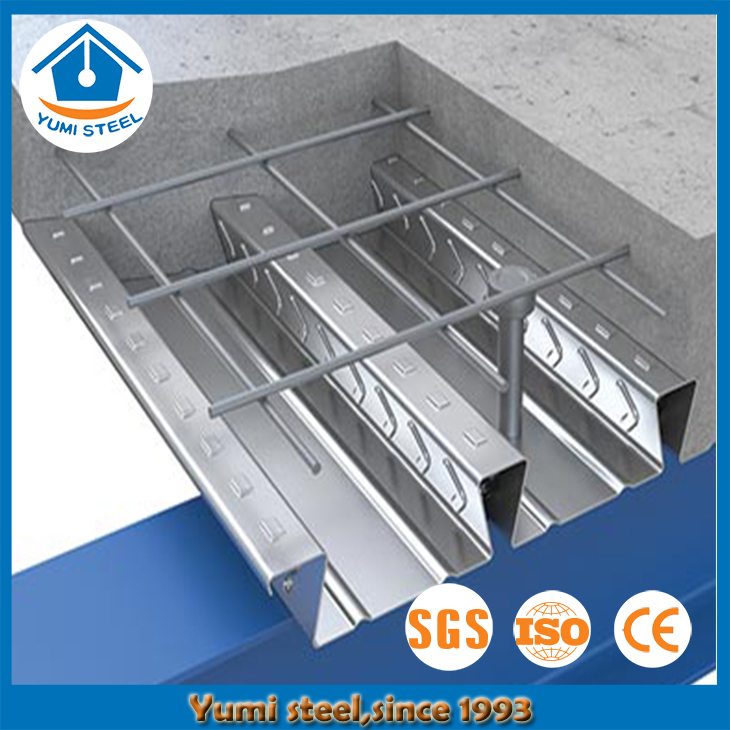

• YX51-200-600 es un piso de acero compuesto hojas, que se utiliza para varios pisos aceroy hormigón edificios;
•YX51-200-600 podría ser rapido y simple construcción. La construcción velocidad de resultados de la erección Podría ahorrar al menos un 50%. costo laboral;
•YX51-200-600 podría estar disponible para piso más supportsistemas;
•YX51-200-600 eshecho por Acero galvanizadohoja, y’s disponible en 0.75 mm 0,90 mm,1.00 mm y 1.20 mm de espesorness
•YX51-200-600 ha sido probado en fuegoy calificado para una calificación de 120 minutos;
•Nuestras hojas de suelo ha sido evaluado y certificado Cumpliendo con la calidad ISO 9002. Sistemas de gestión.
2.Propiedades seccionales del producto:
Espesor
(mm) | Fuerza de rendimiento (MPa) | Resistencia a la tracción (N / mm⊃2;) | Peso
(KG / M⊃2;) | Yo (cm4/metro) | Yo (cm3/metro) |
0.75 | ≥345 | 300 | 6.18 | 47.98 | 12.50 |
0.90 | ≥345 | 300 | 7.66 | 63.50 | 15.32 |
1.00 | ≥345 | 300 | 8.14 | 64.08 | 16.69 |
1.20 | ≥345 | 300 | 9.71 | 76.90 | 20.03 |
Nota:Esto se basa en los estándares de acero Q345 de China, para otros datos de estándares, contáctenos.
3.Datos técnicos de las cubiertas de hormigón:
1)Tablas de span:
Deflexión limitada = L / 130
Tipo span | Palos individuales (mm) | Dos vanos (mm) | Tres vanos (mm) |
Losa
THK
(mm)
| Bondek THK (mm) | 0.75 | 0.9 | 1.0 | 1.2 | 0.75 | 0.9 | 1.0 | 1.2 | 0.75 | 0.9 | 1.0 | 1.2 |
110 | 2400 | 2630 | 2700 | 2950 | 2890 | 3200 | 3390 | 3650 | 3020 | 3310 | 3500 | 3700 |
120 | 2330 | 2520 | 2630 | 2800 | 2810 | 3160 | 3310 | 3590 | 2970 | 3280 | 3390 | 3660 |
130 | 2280 | 2390 | 2570 | 2760 | 2740 | 3050 | 3230 | 3480 | 2900 | 3130 | 3310 | 3530 |
140 | 2220 | 2480 | 2520 | 2700 | 2680 | 2970 | 3160 | 3370 | 2850 | 3080 | 3290 | 3480 |
150 | 2180 | 2370 | 2460 | 2650 | 2620 | 2950 | 3100 | 3310 | 2760 | 2970 | 3150 | 3390 |
160 | 2130 | 2290 | 2420 | 2520 | 2570 | 2870 | 3040 | 3240 | 2710 | 2890 | 3090 | 3210 |
170 | 2090 | 2280 | 2370 | 2490 | 2510 | 2780 | 2990 | 3150 | 2590 | 2800 | 3020 | 3180 |
180 | 2040 | 2250 | 2330 | 2400 | 2460 | 2720 | 2940 | 3100 | 2480 | 2780 | 2890 | 3100 |
200 | 1970 | 2160 | 2300 | 2370 | 2370 | 2660 | 2890 | 3060 | 2390 | 2710 | 2850 | 2950 |
220 | 1850 | 2120 | 2260 | 2300 | 2260 | 2580 | 2850 | 3000 | 2300 | 2590 | 2770 | 2840 |
2)Cubierta de metal cargando VS. Fuerza concreta:
dooncrete fuerza | Losa THK(mm) | Bondek THK(mm) | Señor (KNm) | dooncrete fuerza | Losa THK(mm) | Bondek THK(mm) | Mr (KNm) | dooncrete fuerza | Losa THK(mm) | Bondek THK(mm) | Mr (KNm) |
C25
| 100
| 0.75 | 21.46 | C30
| 100
| 0.75 | 22.01 | C35
| 100
| 0.75 | 23.02 |
0.90 | 23.69 | 0.90 | 24.39 | 0.90 | 25.61 |
1.00 | 25.82 | 1.00 | 26.66 | 1.00 | 28.09 |
1.20 | 29.76 | 1.20 | 30.98 | 1.20 | 32.90 |
110
| 0.75 | 24.31 | 110
| 0.75 | 24.86 | 110
| 0.75 | 25.92 |
0.90 | 26.88 | 0.90 | 27.59 | 0.90 | 28.87 |
1.00 | 29.37 | 1.00 | 30.23 | 1.00 | 31.73 |
1.20 | 34.02 | 1.20 | 35.24 | 1.20 | 37.24 |
120
| 0.75 | 27.16 | 120
| 0.75 | 27.70 | 120
| 0.75 | 28.82 |
0.90 | 30.08 | 0.90 | 30.78 | 0.90 | 32.13 |
1.00 | 32.92 | 1.00 | 33.77 | 1.00 | 35.35 |
1.20 | 38.29 | 1.20 | 39.51 | 1.20 | 41.58 |
130
| 0.75 | 29.99 | 130
| 0.75 | 30.54 | 130
| 0.75 | 31.71 |
0.90 | 33.28 | 0.90 | 33.98 | 0.90 | 35.39 |
1.00 | 36.48 | 1.00 | 37.32 | 1.00 | 38.95 |
1.20 | 42.55 | 1.20 | 43.77 | 1.20 | 45.93 |
140
| 0.75 | 32.84 | 140
| 0.75 | 33.38 | 140
| 0.75 | 34.61 |
0.90 | 36.48 | 0.90 | 37.18 | 0.90 | 38.65 |
1.00 | 40.03 | 1.00 | 40.89 | 1.00 | 42.59 |
1.20 | 46.81 | 1.20 | 48.04 | 1.20 | 50.27 |
150
| 0.75 | 35.69 | 150
| 0.75 | 36.23 | 150
| 0.75 | 37.52 |
0.90 | 39.68 | 0.90 | 40.38 | 0.90 | 41.91 |
1.00 | 43.58 | 1.00 | 44.43 | 1.00 | 46.21 |
1.20 | 51.08 | 1.20 | 52.30 | 1.20 | 54.62 |
160
| 0.75 | 38.52 | 160
| 0.75 | 39.07 | 160
| 0.75 | 40.40 |
0.90 | 42.87 | 0.90 | 43.58 | 0.90 | 45.17 |
1.00 | 47.14 | 1.00 | 47.98 | 1.00 | 49.81 |
1.20 | 55.34 | 1.20 | 56.56 | 1.20 | 58.96 |
170
| 0.75 | 41.37 | 170
| 0.75 | 41.91 | 170
| 0.75 | 43.31 |
0.90 | 46.07 | 0.90 | 46.77 | 0.90 | 48.43 |
1.00 | 50.69 | 1.00 | 51.55 | 1.00 | 53.46 |
1.20 | 59.61 | 1.20 | 60.83 | 1.20 | 62.08 |
Nota:Esto se basa en los estándares de acero Q345 de China, para otros datos de estándares, contáctenos.

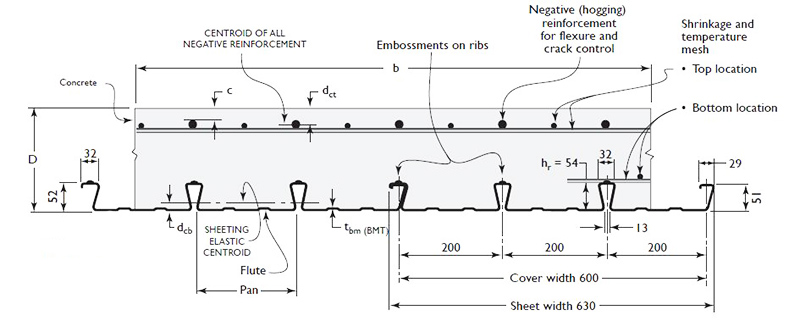

4.Vía conjunta para cubierta de hormigón:

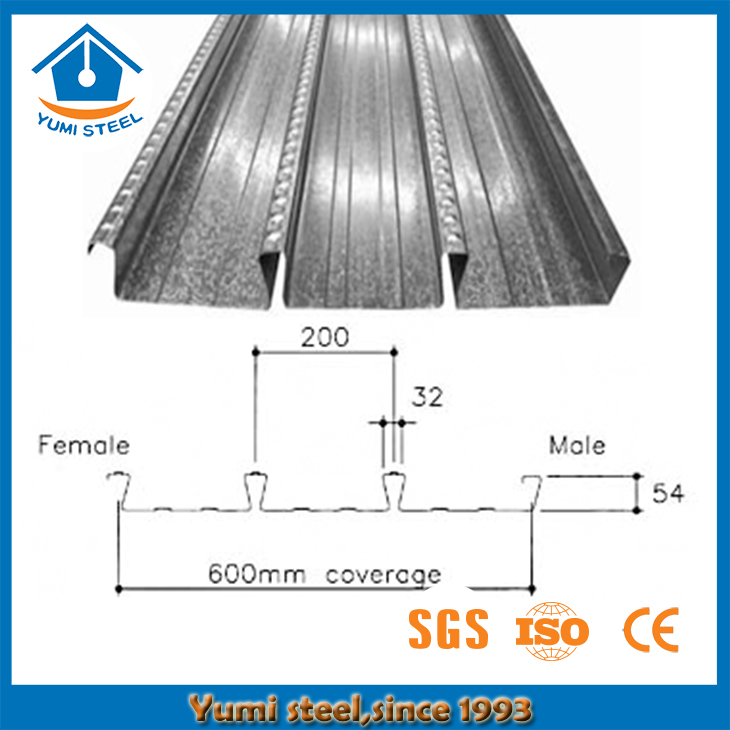

Este dibujo es para mostrar la forma conjunta de YX51-200-600,’Manera conjunta masculina y femenina.
5.Rendimiento resistente al fuego de Bondek:
Nuestro informe de prueba de incendio muestra que: YX51-200-600 tiene cierta capacidad de resistencia al fuego durante 120 min. La zona efectiva de nuestra lámina de piso se concentra principalmente en las bridas superiores del perfil de acero. Y las juntas traslapadas están totalmente fundidas en concreto y contribuyen más que las costillas de cola de milano.

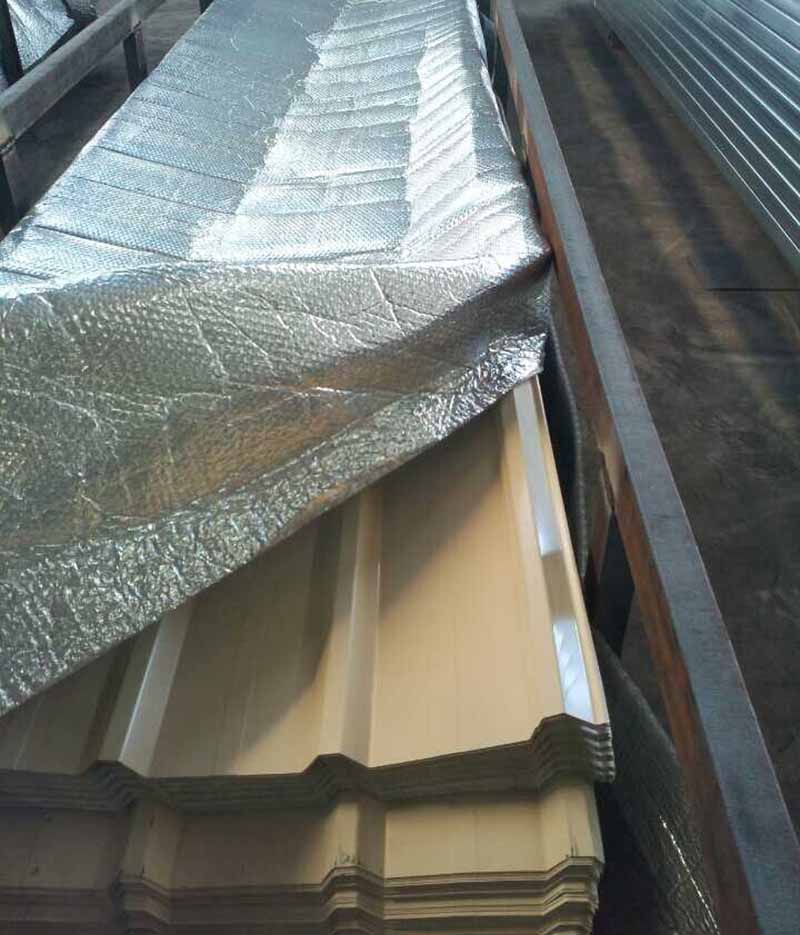

6.Embalaje de la hoja de cubierta y amp; cargando:
Hay dos tipos de formas de embalaje para hojas de cubierta, por favor verifique lo siguiente:
1)Embalaje de acero soldado:
El embalaje con marcos de acero soldados podría proteger las hojas de la cubierta en buen estado para que no se aprieten entre sí cuando se envíen. Y esto requerirá un costo de embalaje adicional.

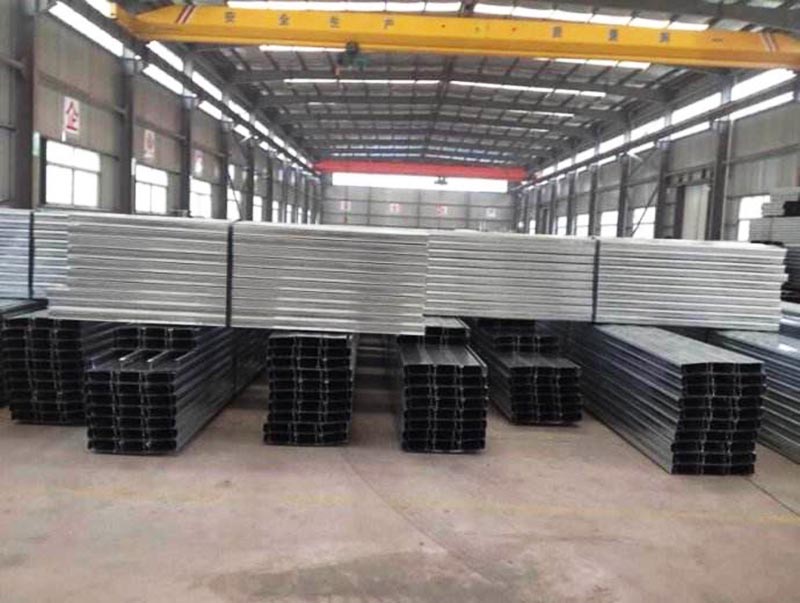

2)Embalajes de flejes de acero:
Empaque con tiras de acero en paquetes, y luego cargue. Esto también podría proteger las hojas de bondek de apretarse unas a otras, cuando se envían.
7.Otros productos similares:
Para otros estilos que le interesen, no dude en enviarnos su consulta por correo electrónicoadmin@yumisteel.com .Gracias.
|
|
|
|
|
|
|
|
|
|
YX76-305-915 | YX51-250-750 |
|
|
|
|
|
|
|
|
|
|
YX51-240-720 | YX50-200-600
|
