Cantidad: | |
---|---|
Yx37-333-1000
Yumi steel
72104900

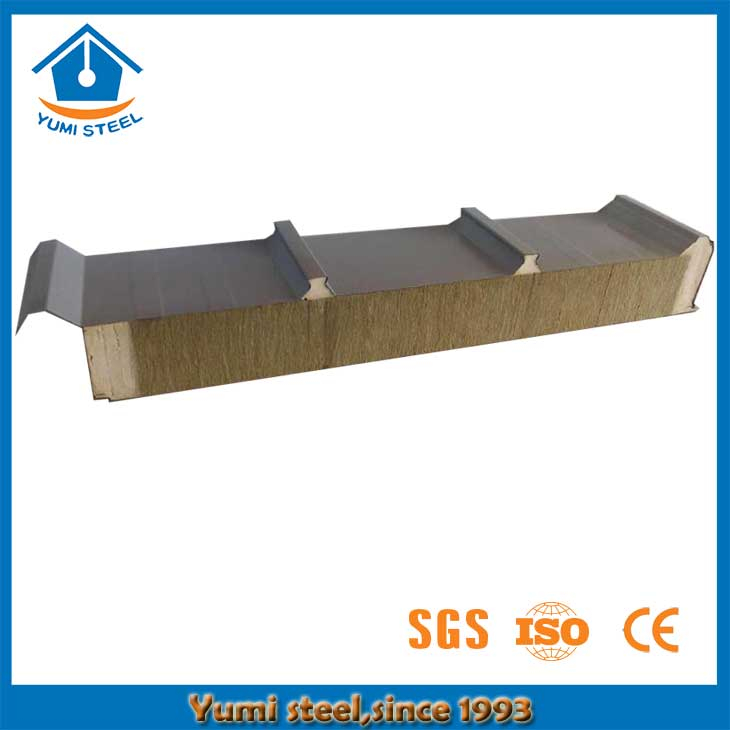

Tipo del techo del panel 1.Sandwich:
Cobertura efectiva: | 1000 mm |
Altura de la costilla: | 37 mm (± 3 mm) |
Espacio entre las costillas: | 333 mm |
Cantidad de costillas: | 4 |
Aislamiento de espesor disponible: | 30 ~ 150 mm |
Material de aislamiento : | PUR (poliuretano), PIR (poliisocianurato); |
Densidad para PUR / PIR: | 38 ~ 42 KG / M⊃3; |
Densidad para lana de roca: | 110 ~ 150 KG / M⊃3; |
Densidad para lana de vidrio: | 48 ~ 64 KG / M⊃3; |
Hojas de superficie: | Hojas de acero con color (material: galvanizado, galvalume, G550 de alta resistencia) |
Longitud del panel: | Hasta longitud transportable. |

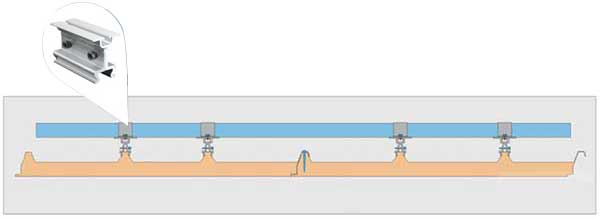

2.El techo de panel sándwich beweent conjunta y paneles solares:
Nodos articulares:
Este techo de panel sándwich de metal está especialmente diseñado para el sistema solar, que puede instalarse sin romperse en los paneles del techo. Se instala fácilmente y ahorra costos laborales.
3.Panel características:

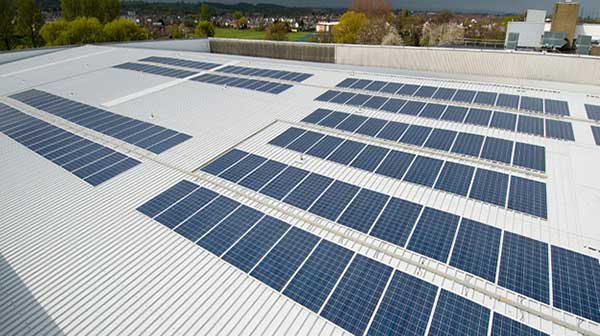

☆ Comparado con el techo ordinario de metal corrugado, este panel sándwich de techo mejora la energía y el rendimiento de aislamiento térmico del sistema de techo. Y se puede unir perfectamente a los paneles solares, lo que crea un techo verde.
☆ Debido a que este panel de techo tiene 4 nervaduras, mejora la capacidad de carga del sistema de techo y puede satisfacer las necesidades de los cojinetes de mantenimiento fotovoltaicos.
☆ A aproximadamente 8 cm de distancia entre el panel fotovoltaico y el panel del techo, esto es para garantizar la ventilación de la célula fotovoltaica. De esta manera, puede resolver el problema del enfriamiento de la célula fotovoltaica y mejorar la tasa de conversión fotoeléctrica.

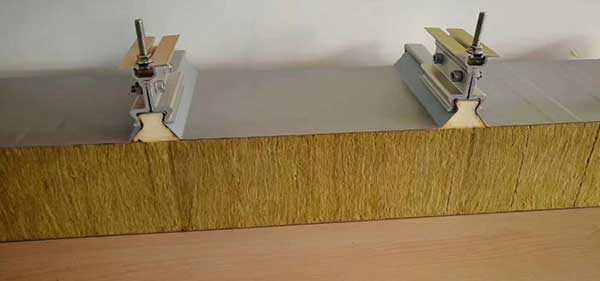

☆ Con abrazaderas para conectar los paneles del techo y los paneles solares, que evitan que se rompan los paneles del techo y las fugas del sistema del techo.
4.producción de video:
Aquí está el video de producción para mostrarle más información. Para más detalles, no dude en contactarnos, gracias.
5. algunos datos de referencia:
☆ Tabla de span:
Carga distribuida | Espesor: 50 mm |
kg / m² | Palmo máximo (mm) |
80 | 3700 |
100 | 3300 |
120 | 3000 |
140 | 2700 |
160 | 2500 |
180 | 2300 |
200 | 2100 |
220 | 2000 |
250 | 1800 |
Observación: |
☆ Tolerancia de especificaciones:
Longitud del panel: | L ≤ 3 m: ± 5 mm |
Espesor : | THK ≤ 100 m: ± 2 mm |
Espesor de la chapa de acero: | ± 0.03 mm |
Densidad para PUR / PIR: | ± 2 kg / m³ |
Densidad para lana de roca: | ± 5 kg / m³ |
Densidad para lana de vidrio: | ± 3 kg / m³ |
☆ Cantidades de carga:
Tipo de contenedor | Tipo de panel | Longitud máxima (M) | Cantidad de carga (PC) | Cantidad de carga (M⊃2;) |
40 pies | Panel de techo | 11.9 | 66 | 785.4 |
Nota: 1, este cálculo se basa en la longitud máxima; |
6. ¿Por qué nosotros?

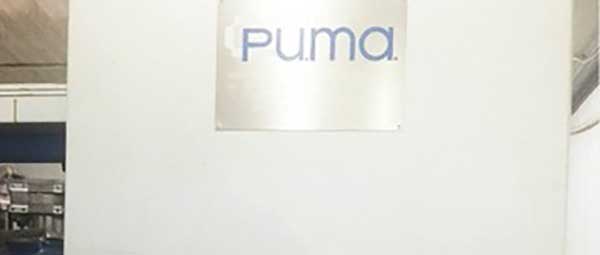

☆ Importar equipos de producción avanzados:
Sistema de formación de mainframe de doble vía conlínea de producción avanzada introducidadesde Europa,y elSistema de envasado totalmente automático desarrollado por nosotros mismos..
☆ Varios tipos de revestimiento para las opciones:
Tenemos tipos de revestimiento de PE, SMP, HDP, PVDF para sus opciones, para cumplir con sus requisitos de proyecto.remento.
☆ Diferentes formas superpuestas para las opciones y amp; Panel de larga vida útil:
Uña oscura, junta de solapa remachada oculta, junta de solapa con ranura y lengüeta, etc. Puede elegir qué tipo es el adecuado para sus proyectos. nuestro panel tiene una fuerte adaptabilidad y resistencia, y la vida útil puede ser de más de 50 años.
☆Nuestra lista de proveedores de productos de metal:
Nuestras marcas de cooperación estratégica son Bluescope, acero Bao, acero Shougang, acero Guanzhou, acero Yieh Phui, acero Xinyu, etc.
☆ Nuestra lista de proveedores de productos de material blanco y negro de alta calidad:
Nuestras marcas de cooperación estratégica de material de núcleo de poliuretano son D ·BASF, Huntsman, WANHUA, etc.
